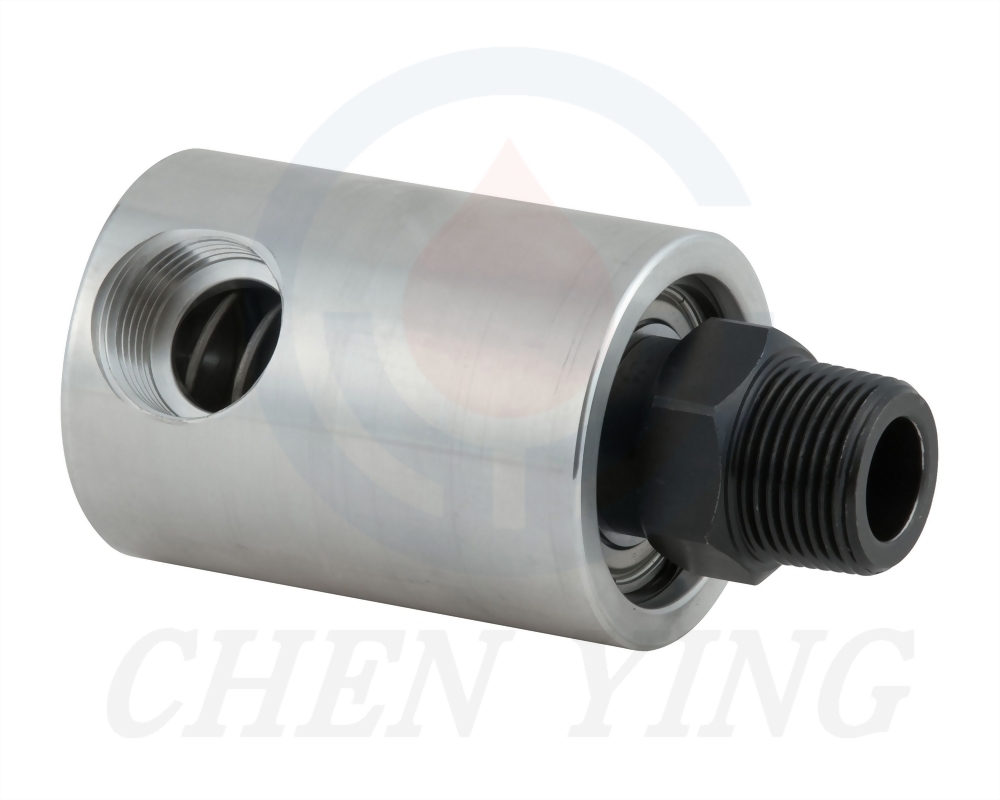

风压活动轮/回转接头/旋转接头(风用、水用)
- 采用高强度铝合金本体、中碳钢转子、知名品牌轴承等良好品质元件设计，质精耐用。
- 单一流向，请依外型图衔接入风口或入水口。
- 介质仅能为风或水，不适用任何润滑油品及切削水。
- 风用规格之最大耐压值为10kgf/c㎡ ; 水用规格之最大耐压值为30kgf/c㎡。
- 适用转速为900min-1以下。高转速1000~2000min-1仅适用于风用。
| 型号 | 內牙 | 外牙 | 外牙螺纹方向 | A(mm) | B(mm) | C | D | 净重(g) |
| RU-02 | PT1/4 |
左牙
或
右牙
|
86 | 62 | Ø40 | Ø7 | 247 | |
| RU-03 | PT3/8 | 86 | 62 | Ø40 | Ø9 | 247 | ||
| RU-04 | PT1/2 | 104 | 76 | Ø50 | Ø12 | 500 | ||
| RU-06 | PT3/4 | 120 | 86 | Ø60 | Ø16 | 774 | ||
| RU-10 | PT1 | 136 | 98 | Ø70 | Ø20 | 1200 | ||
| RU-12 | PT 1 1/4 | 161 | 115 | Ø85 | Ø28 | 2042 | ||
| RU-15 | PT 1 1/2 | 172 | 125 | Ø93 | Ø32 | 2588 | ||
◆ 订购代码
| 型号 | 外牙螺纹方向 | 介质 | 转速 | 特殊要求 | ||||
| RU-02 | R | A | N | ※ | ||||
| RU-03 | L | 左牙 | A | 风用 | N | 标准转速 900min-1以下 | S | 指定轴承规格或厂牌 |
| RU-04 | R | 右牙 | W | 水用 | H | 高转速1000~2000 min-1 | ||
| RU-06 | ||||||||
| RU-10 | ||||||||
| RU-12 | ||||||||
| RU-15 | ||||||||
