CDB型容积式分配器(标准式、快插式)
- 搭配脱压式注油机
-
适用机油
- 油量精准，即每个润滑点可选择需求的润滑油量。
- 需搭配脱压式机油注油机使用，于每次马达间歇时同步出油。
- 每个出油口均有指示棒，可目视检查动作是否正常，若再选搭近接开关或微动开关，即可将指示棒的动作状态由目视检测转为讯号检测。
- 近接开关标准规格为NC常闭接点，当没有感应到指示棒动作时会产生讯号，亦可选择NO常开接点，订购时请注明。
- 微动开关仅可加装于吐出量0.5cc的出油口，可自行设定为于马达动作时产生讯号的NO常开接点或于马达间歇时产生讯号的NC常闭接点，亦可两者皆设定。

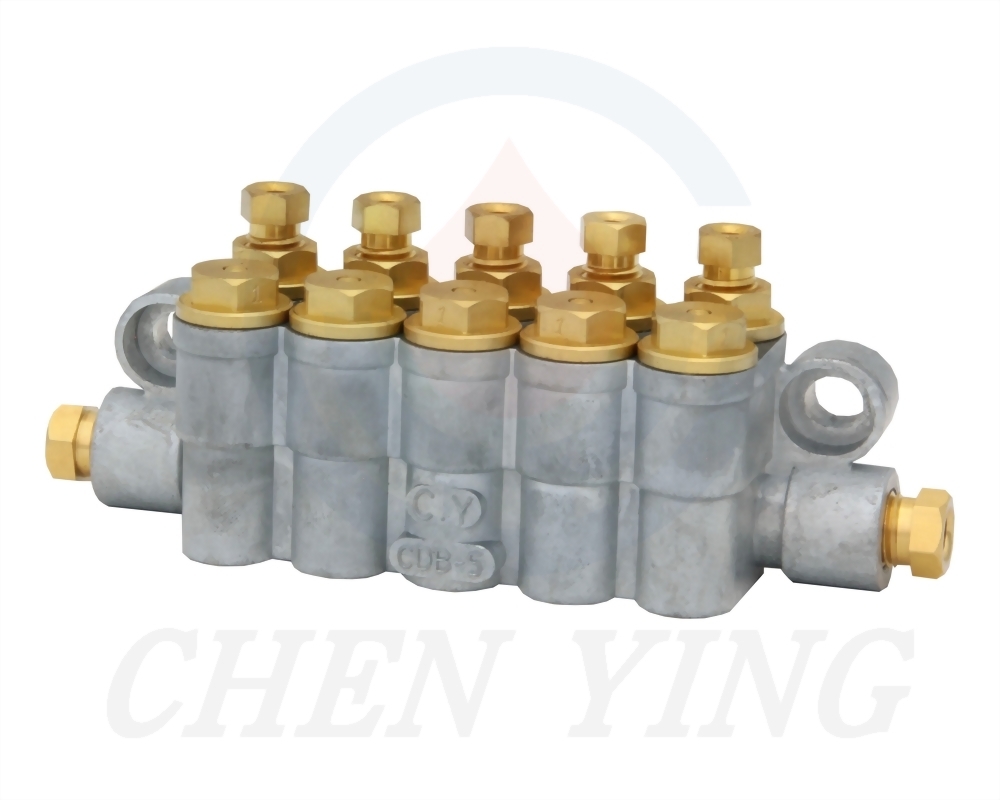

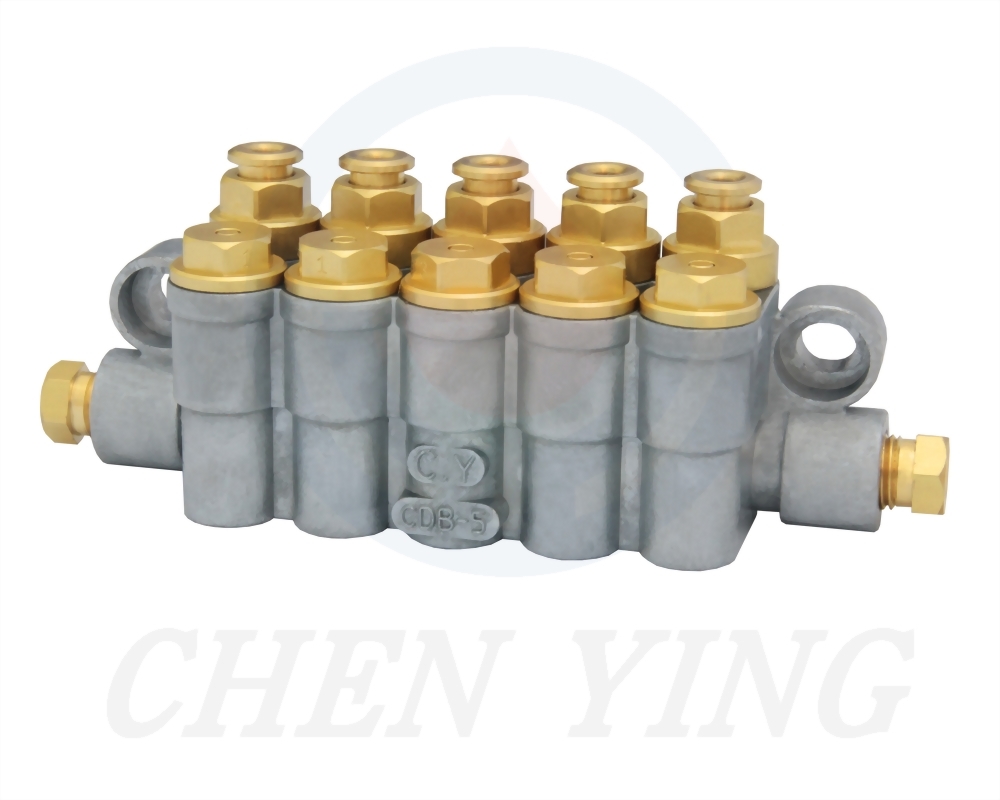

- 有两种出油口类型可供选择：(1)标准式组配管及套管帽 ; (2)快插式。
- 快插式接头建议搭配N-12材质的尼龙管使用，快插式接头的「安装与拆除方式」请参阅下图。
◆ 快插直接头安装与拆除方式
| 安装方式 | 拆除方式 | ||
|
1. 先确认管材断面是否平整。 |
|
1. 食指与大拇指同时向快插头施压，驱使夹爪张开。 |
|
2. 将管材推到底，听到喀喀两声即可。 |
|
2. 另一手则将油管先向内再往外拔出，拔出的同时旋转油管约90∘。 |
| 3. 以手试拉油管检测是否会松脱。 | |||

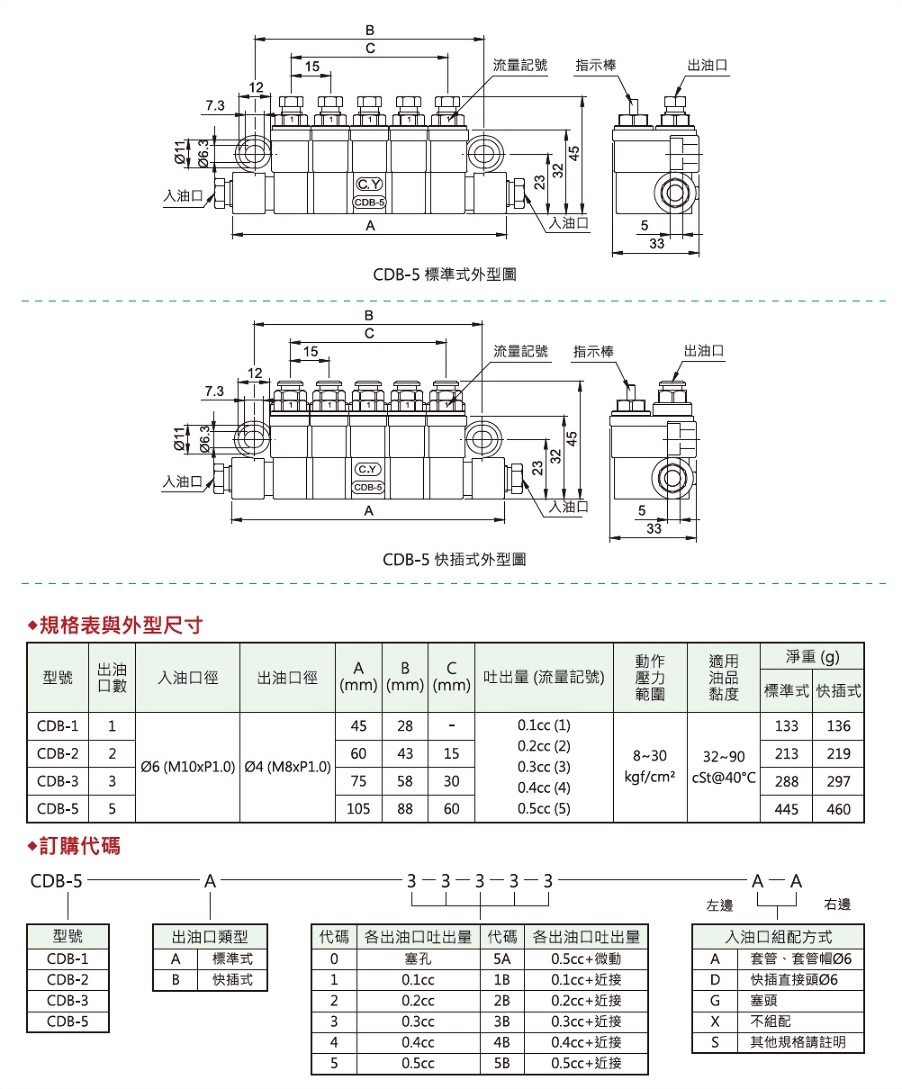

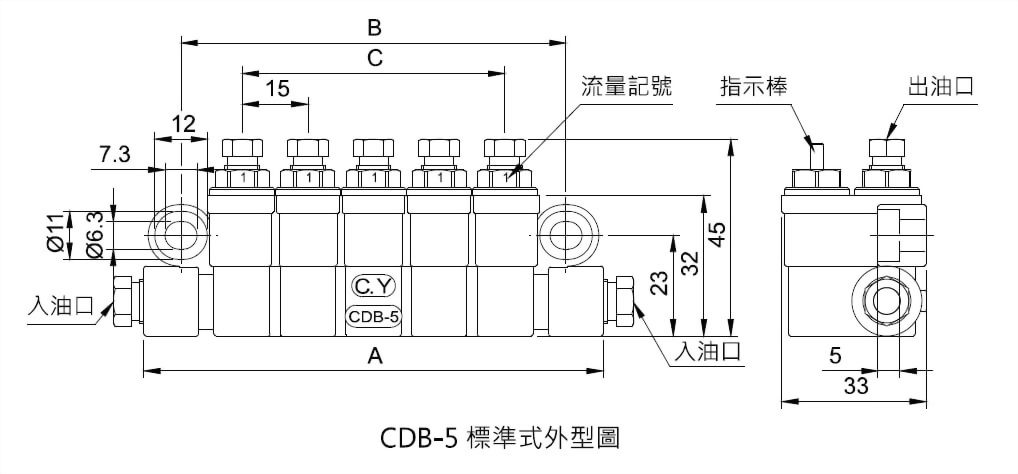

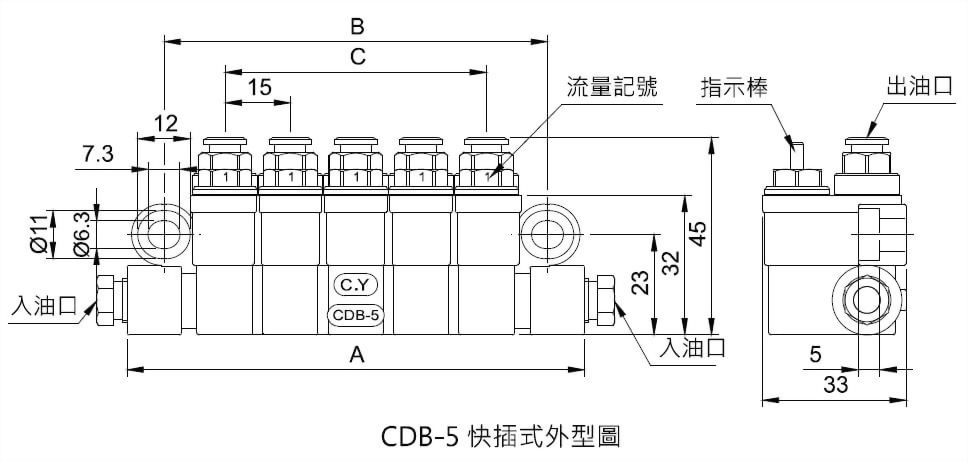

◆ 规格表与外型尺寸
| 型号 | 出油口数 | 入油口径 | 出油口径 | A(mm) | B(mm) | C(mm) | 吐出量(流量记号) | 动作压力范围 | 适用油品黏度 | 净重(g) | |
| 标准式 | 快插式 | ||||||||||
| CDB-1 | 1 | Ø6(M10xP1.0) | Ø4(M8xP1.0) | 45 | 28 | - |
0.1cc
(1)
0.2cc (2)
0.3cc (3)
0.4cc (4)
0.5cc (5)
|
8~30kgf/cm² | 32~90cSt@40℃ | 133 | 136 |
| CDB-2 | 2 | 60 | 43 | 15 | 231 | 219 | |||||
| CDB-3 | 3 | 75 | 58 | 30 | 288 | 297 | |||||
| CDB-5 | 5 | 105 | 88 | 60 | 445 | 460 | |||||
◆ 订购代码
型号
出油口类型
各出油口吐出量
左边入油口组配方式
右边入油口组配方式
CDB-1
A
3
A
A
CDB-2
A
标准式
0
塞孔
A
套管、套管帽Ø6
A
套管、套管帽Ø6
CDB-3
B
快插式
1
0.1cc
D
快插直接头Ø6
D
快插直接头Ø6
CDB-5
2
0.2cc
G
塞头
G
塞头
3
0.3cc
X
不组配
X
不组配
4
0.4cc
S
其他规格请注明
S
其他规格请注明
5
0.5cc
5A
0.5cc+微动
1B
0.1cc+近接
2B
0.2cc+近接
3B
0.3cc+近接
4B
0.4cc+近接
5B
0.5cc+近接
