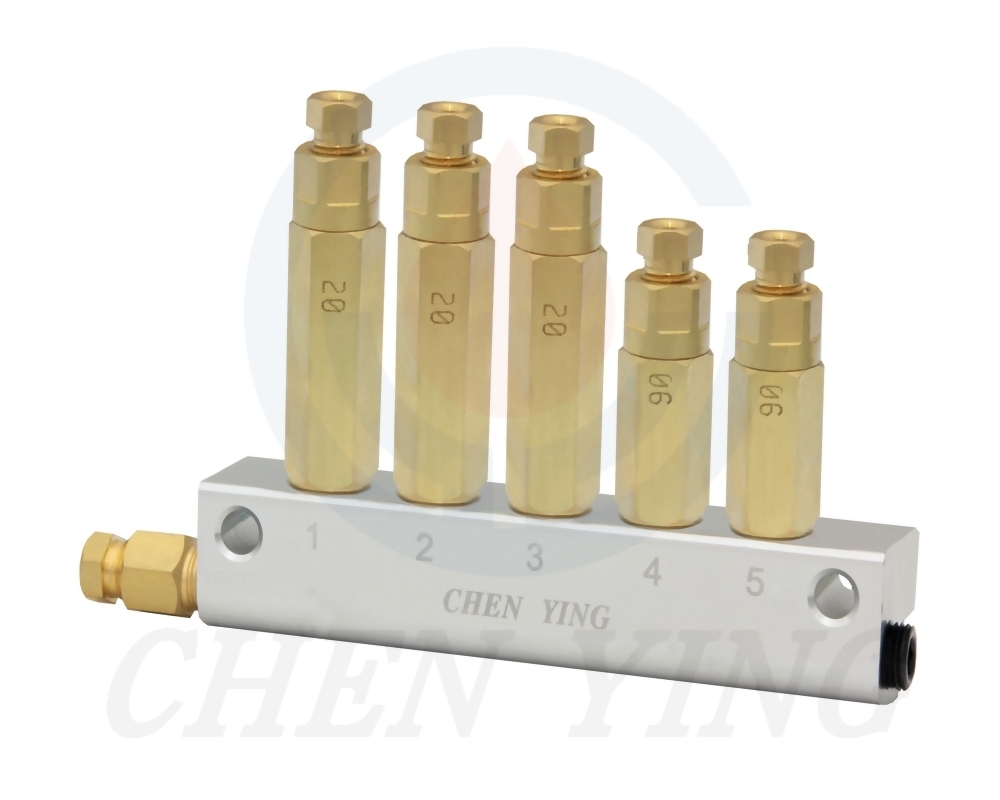

CFB型黄油用容积式分配器(标准式、快插式)
- 搭配脱压式注油机
-
适用黄油
- 油量精准，即每个润滑点可选择需求的润滑油量。
- 需搭配脱压式黄油注油机使用，于每次马达动作时同步出油。
- CEF需搭配UF型分配器使用。
- 使用NLGI 0号黄油时，主油管建议使用管内径为1/4"的PPST50高压软管，或是管内径大于4mm的金属管材。

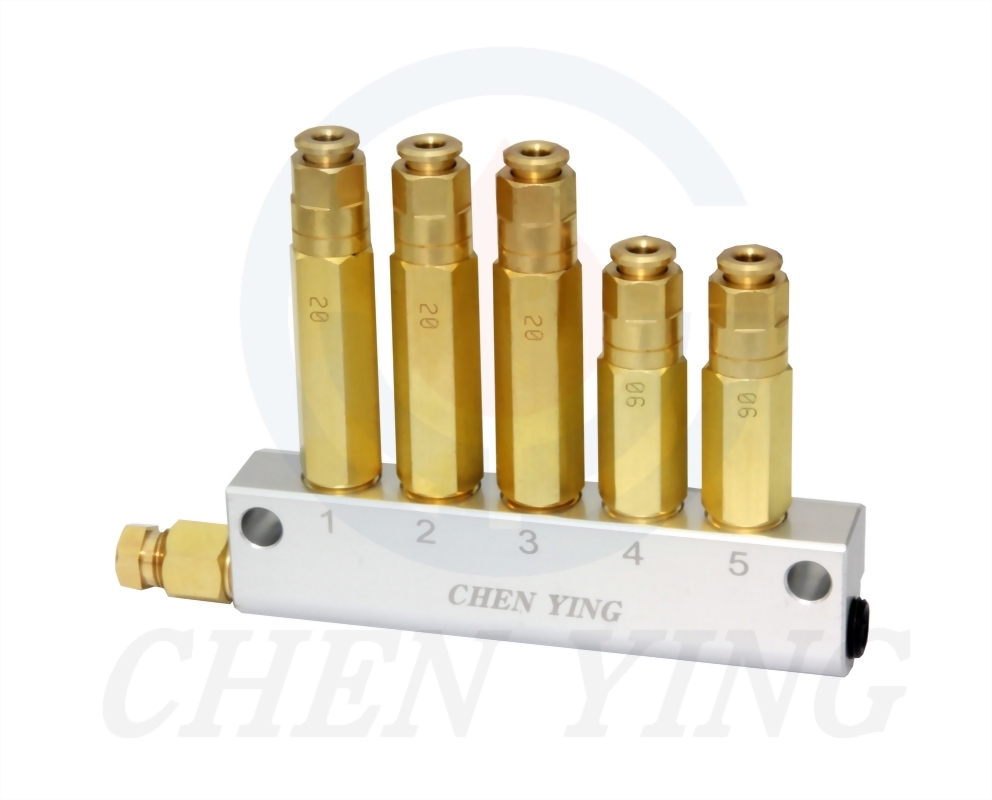

- 有两种出油口类型可供选择：(1)标准式组配管及套管帽 ; (2)快插式。
- 快插式接头建议搭配N-12材质的尼龙管使用，快插式接头的「安装与附件方式」请参阅下图。
◆ 快插直接头安装与拆除方式
| 安装方式 | 拆除方式 | ||
|
1. 先确认管材断面是否平整。 |
|
1. 食指与大拇指同时向快插头施压，驱使夹爪张开。 |
|
2. 将管材推到底，听到喀喀两声即可。 |
|
2. 另一手则将油管先向内再往外拔出，拔出的同时旋转油管约90∘。 |
| 3. 以手试拉油管检测是否会松脱。 | |||

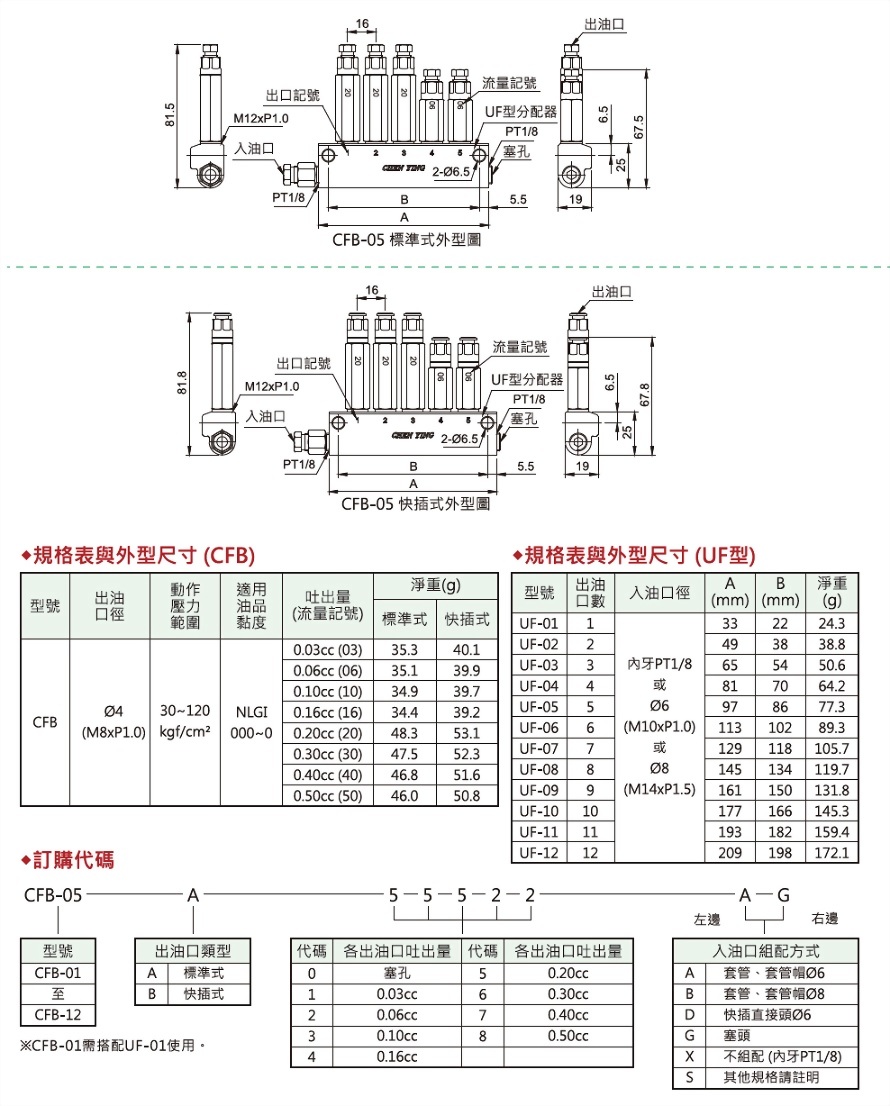

◆ 规格表与外型尺寸(CFB)
型号
出油口径
动作压力范围
适用油品黏度
吐出量
(流量记号)
净重(g)
标准式
快插式
CFB
Ø4(M8xP1.0)
30~120kgf/cm²
NLGI
000~0
0.03cc (03)
35.3
40.1
0.06cc (06)
35.1
39.9
0.10cc (10)
34.9
39.7
0.16cc (16)
34.4
39.2
0.20cc (20)
48.3
53.1
0.30cc (30)
47.5
52.3
0.40cc (40)
46.8
51.6
0.50cc (50)
46.0
50.8
◆ 规格表与外型尺寸(UF型)
型号
出油口数
入油口径
A(mm)
B(mm)
净重(g)
UF-01
1
內牙PT1/8
或
Ø6(M10xP1.0)
或
Ø8(M14xP1.5)
33
22
24.3
UF-02
2
49
38
38.8
UF-03
3
65
54
50.6
UF-04
4
81
70
64.2
UF-05
5
97
86
77.3
UF-06
6
113
102
89.3
UF-07
7
129
118
105.7
UF-08
8
145
134
119.7
UF-09
9
161
150
131.8
UF-10
10
177
166
145.3
UF-11
11
193
182
159.4
UF-12
12
209
198
172.1
◆ 订购代码
型号
出油口类型
各出油口吐出量
左边入油口组配方式
右边入油口组配方式
CFB-01
A
1
A
G
CFB-02
A
标准式
0
塞孔
A
Ø6直接头(组)
A
Ø6直接头(组)
CFB-03
B
快插式
1
0.03cc
B
Ø8直接头(组)
B
Ø8直接头(组)
CFB-04
2
0.06cc
D
快插直接头Ø6
D
快插直接头Ø6
CFB-05
3
0.10cc
G
塞头
G
塞头
CFB-06
4
0.16cc
X
不组配(内牙PT1/8)
X
不组配(内牙PT1/8)
CFB-07
5
0.20cc
S
其他规格请注明
S
其他规格请注明
CFB-08
6
0.30cc
CFB-09
7
0.40cc
CFB-10
8
0.50cc
CFB-11
CFB-12
※CFB-01需搭配UF-01使用
