2.集中润滑给油系统介绍。

集中润滑给油系统介绍

何谓集中润滑给油系统？

集中润滑给油系统是为机械设备任何可移动或旋转的部件提供适时适量润滑剂的装置，润滑剂从润滑系统供油之源头，经油管配送，按照一定的时间供应至一个或多个润滑点。

集中润滑给油系统主要包含注油机、油管、过滤器及分配器等部件，可再透过搭配压力表、压力开关、浮动开关等监测配备，以及管夹及接头等配管零件构成一套完整的润滑系统。

润滑管理之效益

机油与黄油是润滑系统常用的润滑剂，机油(稀油)与黄油(油脂)润滑系统的差异，润滑剂在不同应用上具备如下功能：

1.减低摩擦与磨损，延长机械使用寿命。
2.降低能源消耗，增进生产利润。
3.强化机件散热，防止因机械与工件摩擦造成温度上升。
4.具密封、防尘与防锈的功能，可有效隔绝空气中的水分、氧和有害介质侵蚀。
5.具清洁的功能，利用润滑的循环将杂质带出，经过滤器清除。

为了让机械设备能不断地顺利运转，务必在润滑方面妥善管理。润滑管理要点如下：

1.适油：选用适当规格的润滑油剂
2.适时：依照规定的时间加油，检查及换油
3.适量：添加适当份量的润滑油剂
4.适处：添加润滑油剂至需要润滑的部位
5.适人：专人加油、换油、检查

做好以上管理，即可发挥机械设备最高的效能，并达到以下效益：

1.降低摩擦，节省动力消耗
2.降低磨损，延长机械使用寿命
3.降低机械故障率，提高生产效率
4.节省润滑油剂
5.降低机械维护成本，增进生产利润

如何选择适用的润滑系统？

您可以透过以下8点筛选出适合您的注油机型号及规格，并根据注油机选用适合的分配器及相关的管路零配件：

1.预计使用的润滑油剂类型及油品黏度为何？ (机油 / 黄油)
2.润滑点是否需要精准的润滑油量？ (是：定量给油 / 否：非定量给油)
3.注油机控制方式为何？ (PLC控制 / 计时器控制 / 连续运转)
4.注油机作动压力需求多大？
5.一台注油机对应几个润滑点？
6.所有润滑点每分钟一共需要多少润滑油量？
7.每个润滑点的管路长度为何？
8.需要何种监测配备？ (浮动开关 / 压力开关 / 压力表)

彰化振荣油机生产多款机油及黄油润滑系统产品，各具不同的特性与优点，可透过下表选择适合您的产品：抵抗式与脱压式润滑系统的差异

润滑系统油品类型	润滑点油量类型	注油机类型	适用分配器
机油润滑系统	非定量给油	抵抗式机油注油机	直通式分配器、比例接头
		回油式机油注油机	直通式分配器、比例接头
		油雾式机油注油机	油雾喷枪、比例接头
	定量给油	脱压式机油注油机	容积式分配器
		油气式机油注油机	油气式分配器、油气喷枪
		微量式机油注油机	OE、OG、OQ、OT喷枪
黄油润滑系统	非定量给油	抵抗式黄油注油机	直通式分配器、比例/计量接头
	定量给油	脱压式黄油注油机	容积式分配器
	定量给油	微量式黄油注油机	OT喷枪

◆ 当各润滑点油量需精准时，请选择「定量给油」的注油机类型，并搭配容积式分配器使用。容积式分配器优点如下：

分配器的各出油口单独作动，不会因为任一出油口的管路阻塞而影响其他出油口的作动。
吐出量精准，可提供定量的润滑油至润滑点。
吐出量不受管路长短影响，可同时润滑。
多种吐出量可供选择，可任意搭配。

◆ 当需要注油机连续运转给油，请避免选用具有马达温控保护装置的注油机，此类注油机将在马达温度达100^oC时暂时停机约5分钟。

◆ 除了适用于机油及黄油的注油机外，另有适用于「切削水」的COM油雾式气动注油机可供选用。

如何依据润滑点需求总油量选用适合的注油机？

润滑油油量需求通常是根据经验和实测值来判断，虽然坊间针对不同的机械设备有推算需求润滑油量公式，但润滑油量易受诸多因素影响，例如摩擦表面的材料、粗糙度及运行条件(转速、负载、环境温度)，以及润滑剂的种类与密封条件等，因此公式推算值并非绝对正确，需要依据各种使用条件来调整润滑油量。

一般来说，可依据润滑点的总需求油量来选择适合的注油机，并依据注油机来选择适合的配管零件。

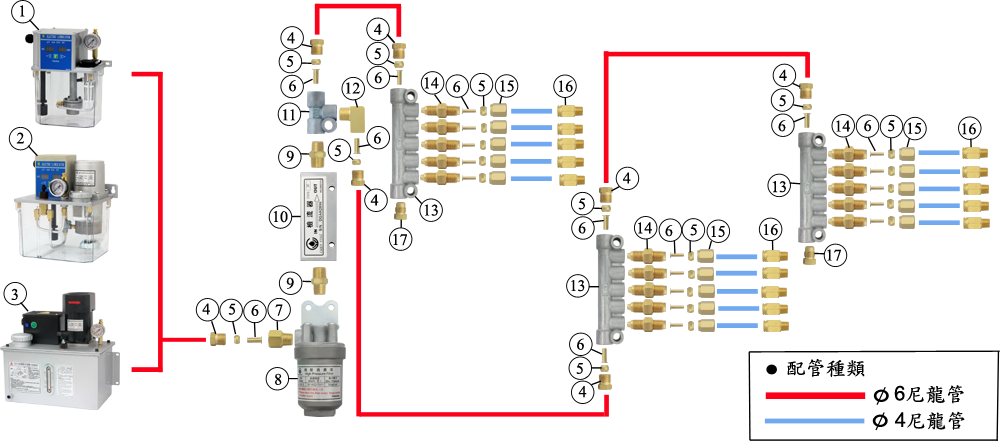

下方为抵抗式机油润滑系统的配管示意图，以一台注油机供应润滑油至15个润滑点。若15个润滑点的总需求油量为每分钟130cc可选用CEN02注油机；每分钟250cc可选用CENA-25W注油机；每分钟500cc可选用CEV-60W注油机。

抵抗式机油润滑系统配管图

No	品名	No	品名	No	品名	No	品名
1	CEN02注油机	6	内径轴心	11	三通管	16	快插直接头
2	CENA-25W注油机	7	直接头	12	直角接头	17	外六角塞头
3	CEV-60W注油机	8	过滤器	13	A-7分配器
4	套管帽	9	外牙六角双接头	14	RC计量接头
5	套管	10	磁簧式检流器	15	螺帽

如何为注油机选用适合的油箱？

彰化振荣油机有多种不同的油箱可供客户选用，依容量及材质大致区分如下表：

油箱容量	1L	2L	2L	3L	4L	4L	8L	12L以上
油箱材质	树脂	树脂	铝合金	树脂	树脂	铝合金	钣金	钣金

一般而言，建议每三个月至少为注油机的油箱更换一次新油，以避免润滑油变质导致机械部件或是金属制品的损坏。

下方为脱压式机油润滑系统的配管示意图，以一台注油机供应润滑油至15个润滑点。

脱压式机油润滑系统配管图

X轴 T-500	润滑点	1	2	3	4	5	X轴总流量
X轴 T-500	流量	0.5 cc	0.5 cc	0.5 cc	0.1 cc	0.1 cc	1.7 cc
Y轴 T-500	润滑点	1	2	3	4	5	Y轴总流量
Y轴 T-500	流量	0.2 cc	0.2 cc	0.2 cc	0.3 cc	0.3 cc	1.2 cc
Z轴 T-500	润滑点	1	2	3	4	5	Z轴总流量
Z轴 T-500	流量	0.5 cc	0.5 cc	0.5 cc	0.3 cc	0.3 cc	2.1 cc

15个润滑点在每次注油机作动时的总消耗油量为5cc (1.7cc + 1.2cc + 2.1cc = 5cc)。假设CEN03注油机每四小时作动一次，一天共会作动6次 (24小时/4小时= 6次)，所有润滑点一天总计需要30cc的润滑油 (5cc x 6次 = 30cc)；三个月总计需要2.7公升的润滑油 (30cc x 90天 = 2.7公升)，因此建议为CEN03注油机配置3L的油箱。
