7.容积式分配器技术解析：精准润滑系统的核心元件

容积式分配器技术解析：精准润滑系统的核心元件

在CNC工具机、自动化产线与高精密制造设备中，集中润滑系统的稳定性直接影响设备精度与使用寿命。根据实务维修与设备保养经验中可发现，润滑异常长期占据机械故障原因的极高比例，其中「润滑量不一致」往往是最容易被忽略，却最具破坏性的隐形问题。

许多设备在初期运转正常，但长期使用后出现磨耗加剧、精度下降或非计画停机。工程师往往将问题归咎于结构设计或使用年限，实际上根本原因是润滑油量无法长期维持一致。当不同润滑点因管路长度、压力分布、温度变化等因素获得不均匀的润滑，部分关键部位可能长期处于「亚健康」状态，最终导致系统性失效。

因此，高端制造设备普遍采用容积式分配器（Volumetric / Piston Distributor）作为精准润滑系统的核心元件。相较于传统直通式(又称开放式)分配器依赖流量平衡的设计，容积式分配器透过正位移计量原理，确保每个润滑点在每次循环中获得「可预测、可验证、可重复」的精准油量，从根本上解决润滑不均的问题。

为何集中润滑需要精准定量？

传统润滑管理多半只关注「油有没有流动」，却忽略了油量是否精准且一致，才是影响设备长期可靠运行的关键。无论润滑不足或过度润滑，都将对设备造成不可逆的伤害。

润滑失衡的两大风险

为何集中润滑需要精准定量？

容积式分配器采用固定容积计量设计，每次润滑循环的输出量恒定，不受管路长短、压力波动或环境温度变化等外部条件影响，确保每一个润滑点都能获得稳定且一致的润滑油量。

这项技术将润滑管理从传统的「确认有没有供油」提升至「精准控制每个润滑点的供油量」，有效避免因系统条件变化导致的润滑不均，延长机械寿命并优化维护效率。

容积式分配器技术原理

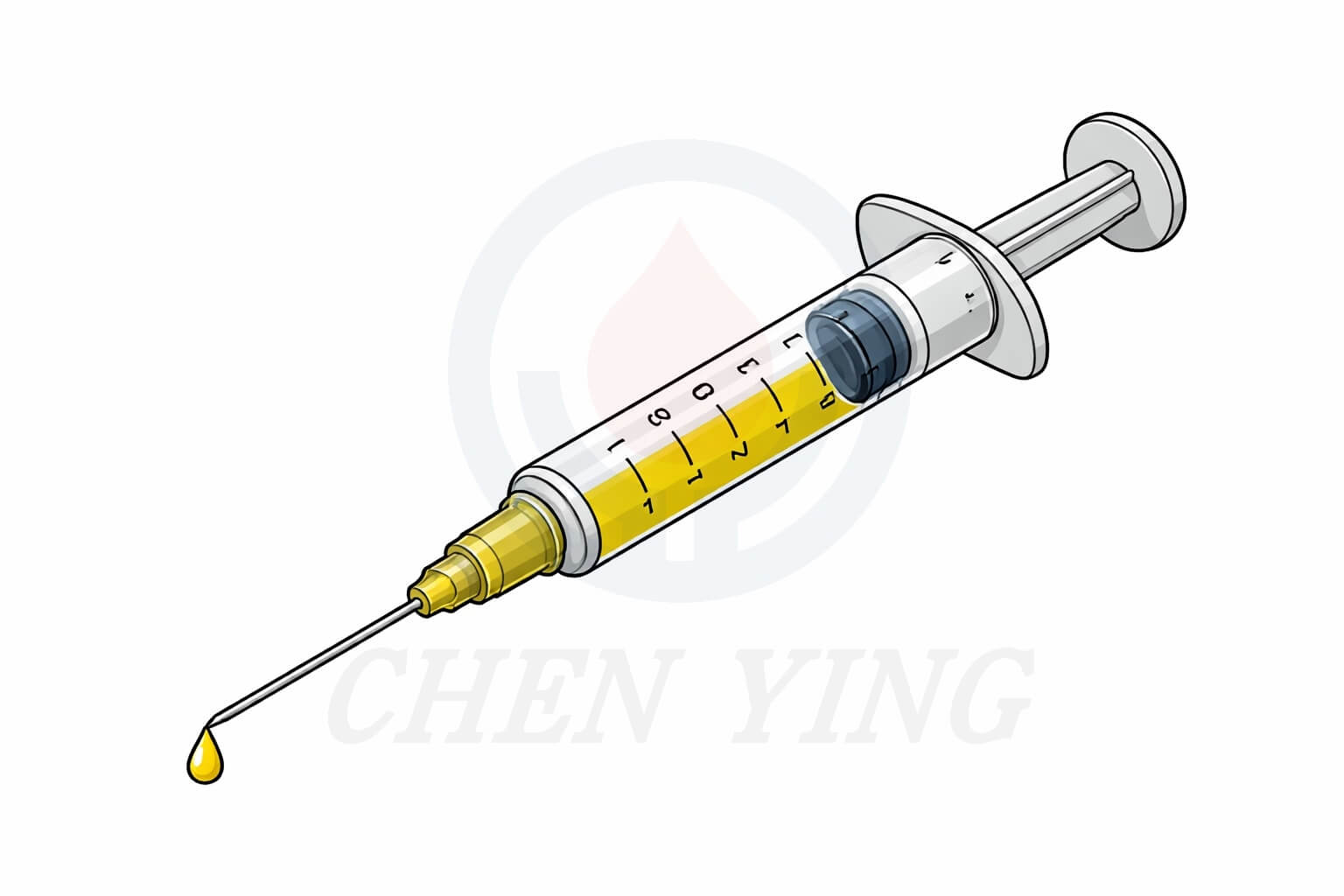

容积式分配器（Piston Distributor，又称 Volumetric Distributor）是利用内部精密活塞腔体，在每次润滑循环中输出固定容积润滑油的分配元件。其运作原理可类比为一支工业用针筒：当系统压力推动内部活塞完成一次完整行程时，腔体内预先储存的油量即被「推送」至润滑点，不多也不少。其核心为正位移（Positive Displacement）计量设计，与依赖节流孔或流量平衡的直通式分配器在控制逻辑上本质不同。简单来说，只要活塞完成一次完整行程，就必然输出对应的固定油量，这也是容积式分配器能在不同压力、温度与油品条件下，长期维持高重复精度的关键。

容积式分配器的两种作动型式

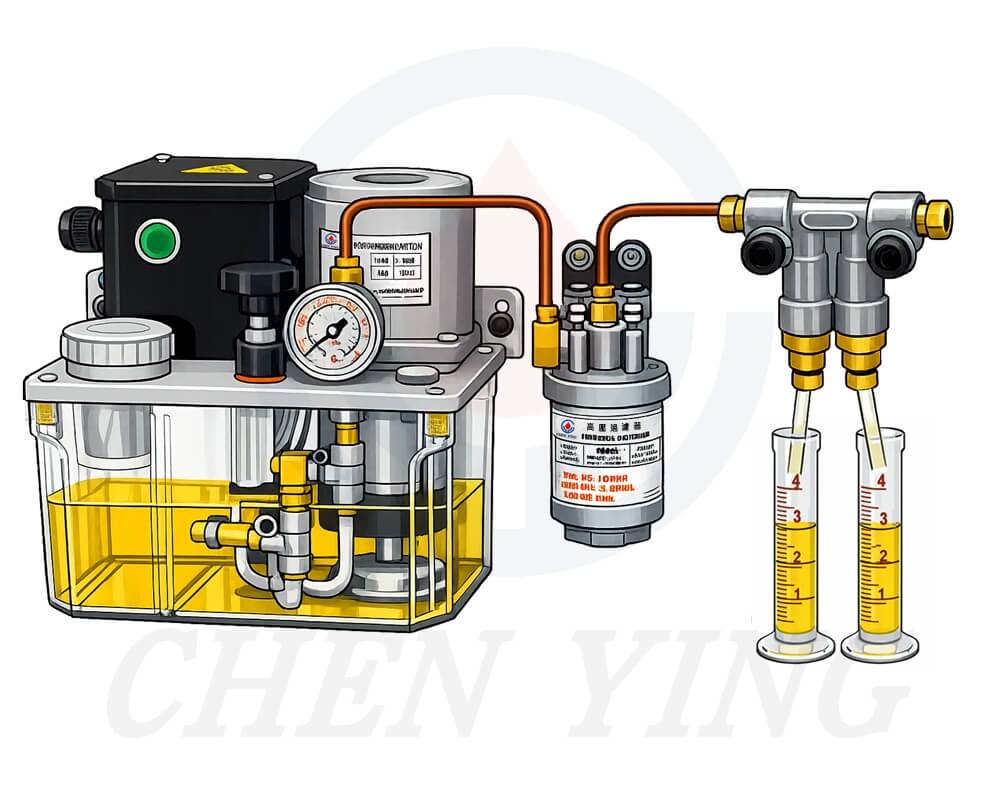

容积式分配器依据出油时机可分为加压出油型（马达动作时同步出油）与卸压出油型（马达间歇时利用弹簧复位定量供油），两种型式皆必须搭配具卸压机构的脱压式注油机(又称容积式注油机)，才能确保每次润滑循环的计量动作完整且可重复。

重要提醒：若容积式分配器搭配无卸压功能的抵抗式注油机，系统在润滑循环结束后将无法有效释放管路余压，导致分配器内部活塞或弹簧无法完全回到初始位置，油量会随循环次数逐步偏移，最终造成润滑不足，加速设备异常磨耗。

加压出油型与卸压出油型技术比较

容积式分配器适用的设备与产业场景

容积式分配器特别适用于润滑点多、精度要求高、长时间运转的设备。

应用领域：

• CNC加工中心 - 线性滑轨、滚珠螺杆、刀库系统
• 车床铣床 - 滑道系统、主轴轴承、尾座
• 自动化产线 - 多轴送料模组、机械手臂关节
• 木工机械 - 锯切设备、砂磨机、封边机
• 包装机械 - 连续运转输送系统、折叠机构
• 印刷机 - 滚筒轴承、传动链条
• 塑胶射出机 - 合模机构、顶出系统
• 纺织机械 - 高速运转纺纱机、织布机

应用关键：在这类设备中，润滑不均往往不是立即失效，而是以「精度逐步流失」的形式出现，容积式分配器能有效避免此类隐性风险。

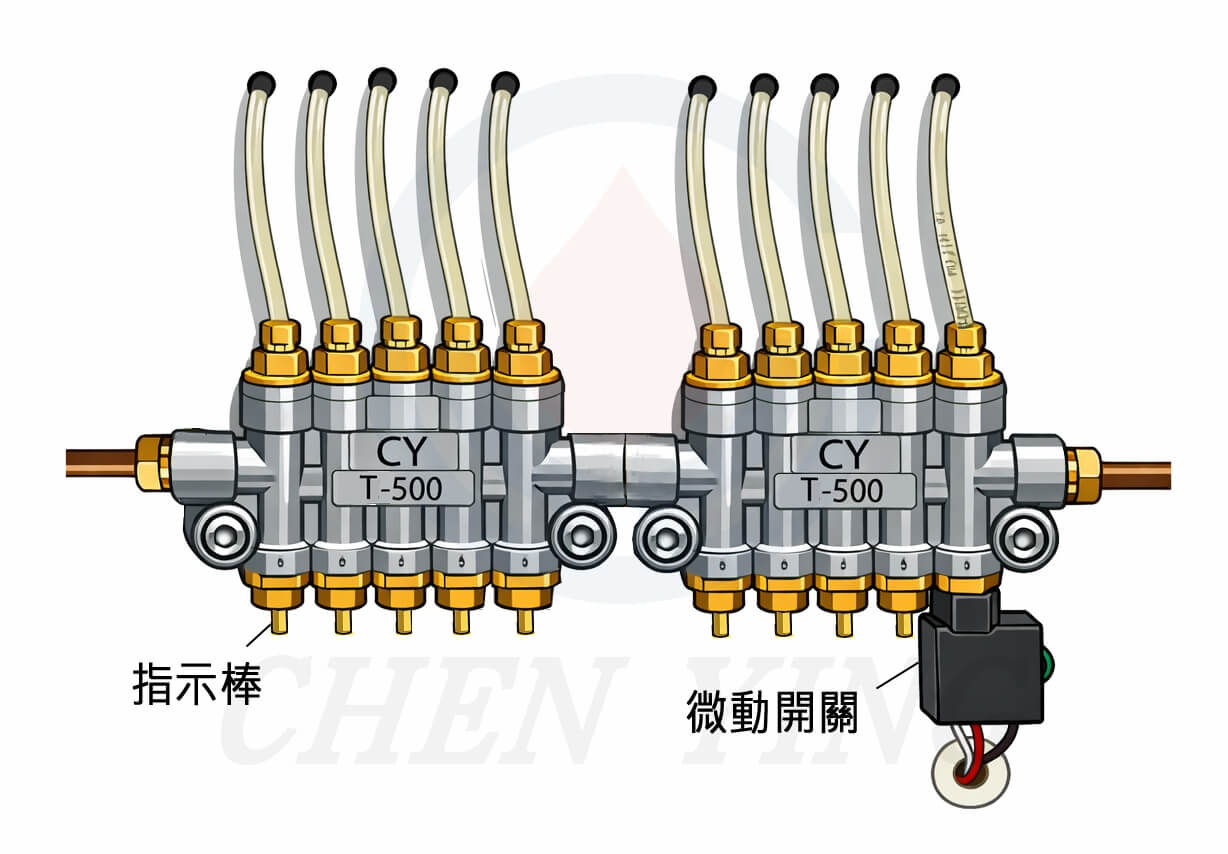

串联扩充设计

在实际设备组装过程中，常会面临安装空间受限或润滑点分布不均等挑战。当单一分配器的出油口数量不足时，彰化振荣提供分配器串联式组装服务，无需更换整套润滑系统，可透过专用双接头将多组分配器紧凑连结，在有限空间内有效倍增润滑点数量，形成高弹性、高密度的串联式供油系统。

彰化振荣可依客户实际设备结构与配管动线规划串联配置。此设计对于中大型设备特别适用，能在有限模组数量下整合大量润滑点，大幅减少进油接头与管线配置，使整体配管更简洁、降低漏油风险，同时提升系统可靠度。

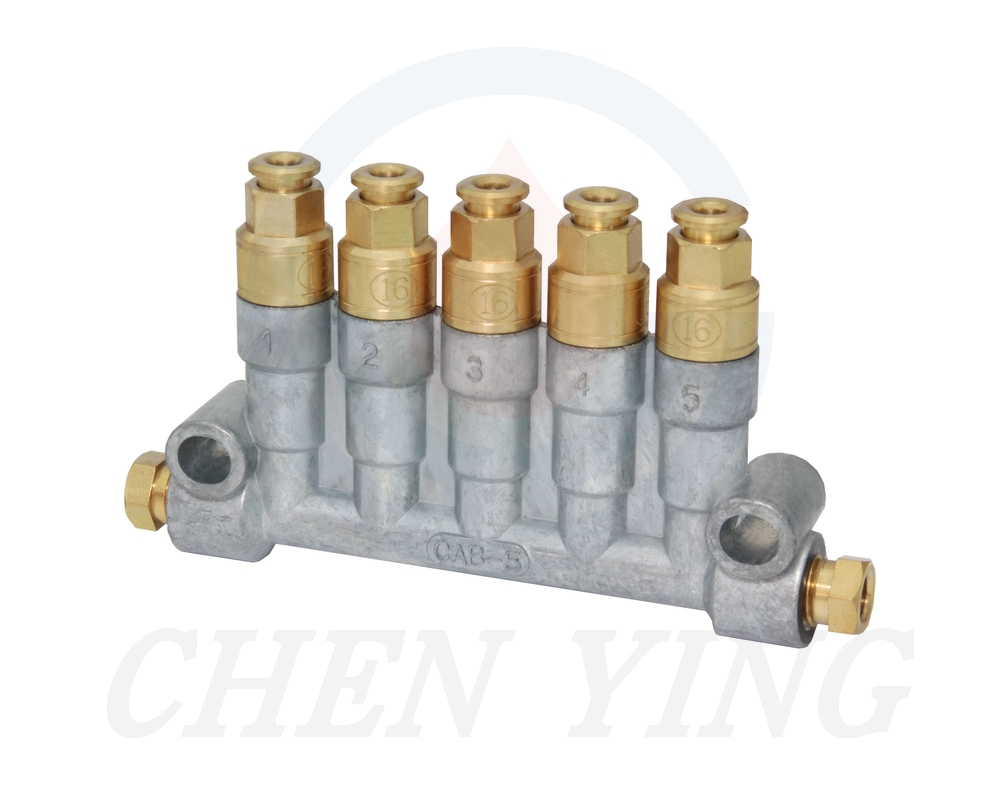

容积式分配器选型指南

选择容积式分配器时，需综合考量四个关键因素：搭配注油机型式、出油型式、油品类型、单点吐出量需求。实际选型时，除单次吐出量外，仍需评估单点所需润滑频率、管路长度与系统工作压力，避免仅依单次吐出量判断。以下提供容积式分配器各型号规格对照表：

为什么有些设备不适合使用容积式分配器？

实务案例：走心式车床

以走心式车床为例，部分滑块结构对瞬间油压变化相当敏感。若未经适当油量与压力设计评估，采用容积式分配器时，在润滑循环瞬间可能产生油压变化，使滑块产生微幅浮起现象，进而影响加工精度与稳定性。此类应用反而较适合直通式分配器搭配计量接头，透过流量调整机制提供较为平缓的供油方式确保运转稳定。

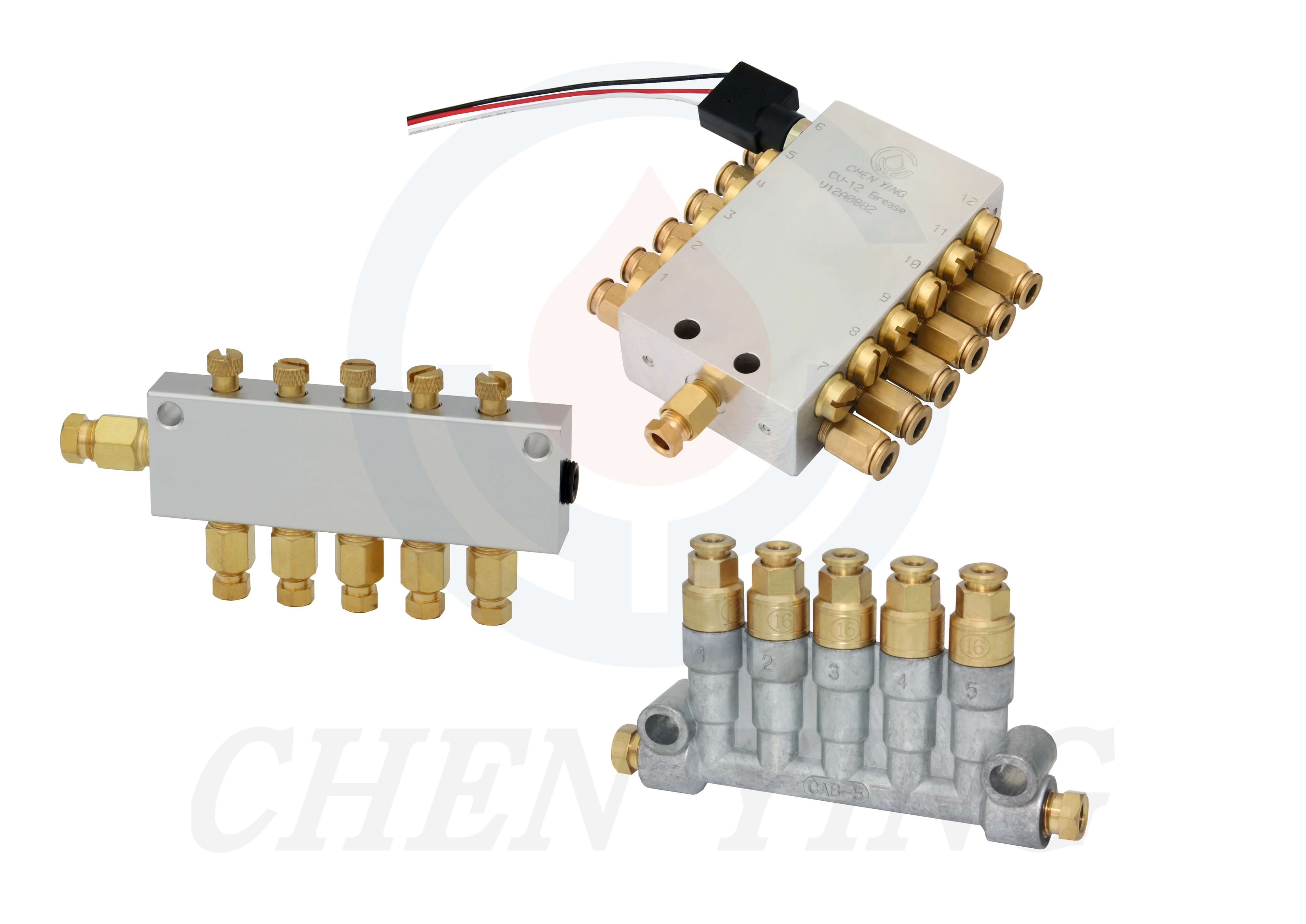

分配器型式技术比较

在集中润滑系统中，分配器的设计方式直接影响润滑是否可计算、可预期、且长期稳定。以下从工程应用角度，比较三种常见分配器型式的核心差异。

选用建议

• 追求最高润滑精准度与可计算性 → 容积式分配器
• 需要系统运作监控与异常警示 → 单一循环（递进式）分配器
• 结构简单、成本优先、精度要求较低 → 直通式分配器

在实务应用中，亦常见将容积式或递进式分配器作为核心架构，再依设备模组化需求进行配置，以兼顾精度与可靠性

容积式分配器的工业价值

对设备制造商与使用者而言，容积式分配器的价值不仅在于供油功能，更在于以下几点：

• 润滑油量可被精确预测与验证
• 系统稳定性不随时间大幅衰退
• 降低因润滑不均造成的非计画停机
• 延长关键零组件与整体设备使用寿命
• 低润滑油消耗量

容积式分配器的核心价值在于让每一次润滑都变得可预测、可验证、可长期信赖。对于追求加工精度、运转稳定性与设备寿命的现代工业设备而言，容积式分配器早已不是选配项目，而是集中润滑系统中不可或缺的核心元件。

常见问题

Q1：容积式分配器是否一定优于直通式分配器？

分配器的选择没有绝对优劣，关键在于是否符合实际应用需求。建议在选型阶段与设备制造商或润滑系统专业厂商充分沟通，评估设备特性、润滑点结构、运转条件等因素，选择最适合的分配器型式。

Q2：容积式分配油品黏度或环境温度变化是否会影响出油量？

容积式分配器采用正位移计量设计的核心优势，在正常设计范围内影响极小。

Q3：容积式分配器是否需搭配特定润滑系统？

是的。容积式分配器必须搭配具备卸压机构的脱压式注油机(又称容积式注油机)，方能确保每次循环的排量精度。若搭配一般抵抗式注油机，将因管路余压问题导致计量失准。

Q4：如何监控容积式分配器的作动状态？

彰化振荣的T型与CDB型容积式分配器每个出油口均配置指示棒，可目视确认动作状态。指示棒亦可搭配近接开关或微动开关，将目视检测转换为讯号检测。其他型号则需透过加装压力开关监控作动状态。
