- 定量给油，吐出量可从0.01cc调整至0.08cc。
- 动作频率有两种驱动方式：(a) 频率产生器：以输入气压驱动，可依需求调整冲程频率，使用寿命一千万次。 (b) 电磁阀：以输入电压驱动，可由PLC精准控制所需的冲程频率，作为气压源的开关，以控制气压源的ON/OFF切换动作，使用寿命二百万次。
- 建议使用之作动气压为4~8 kgf/c㎡。
- 黄油出油口数量可依需求最多增至二个，请勿将任一出口塞住。
- 附油量调整阀，可依需求调整每次冲程所需的吐出量。油量调整阀以油量固定孔固定，避免吐出量被任意更动。
- 可加装磁簧开关于各黄油出油口，以检测冲程动作是否正常。
- 可加装磁簧式油位检知，以检测油位并自动发出讯号。

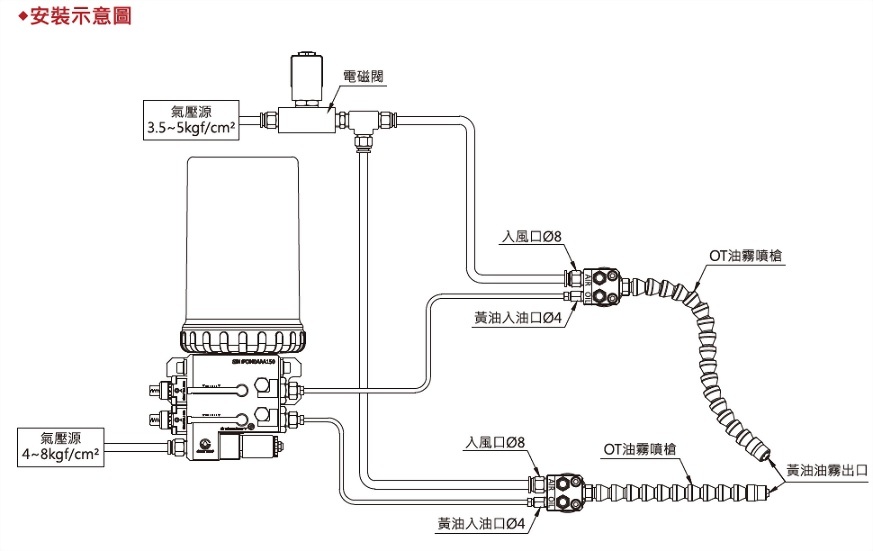

- 可搭配入油口径为φ4的OT喷枪使用，达到喷雾黄油的效果。
- POM-A型的黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。
- POM-AP-07型需搭配700cc蛇腹型黄油包使用，黄油包使用完即更换，无需费时加油。黄油包需另外加购，请参阅蛇腹型黄油包之订购代码。

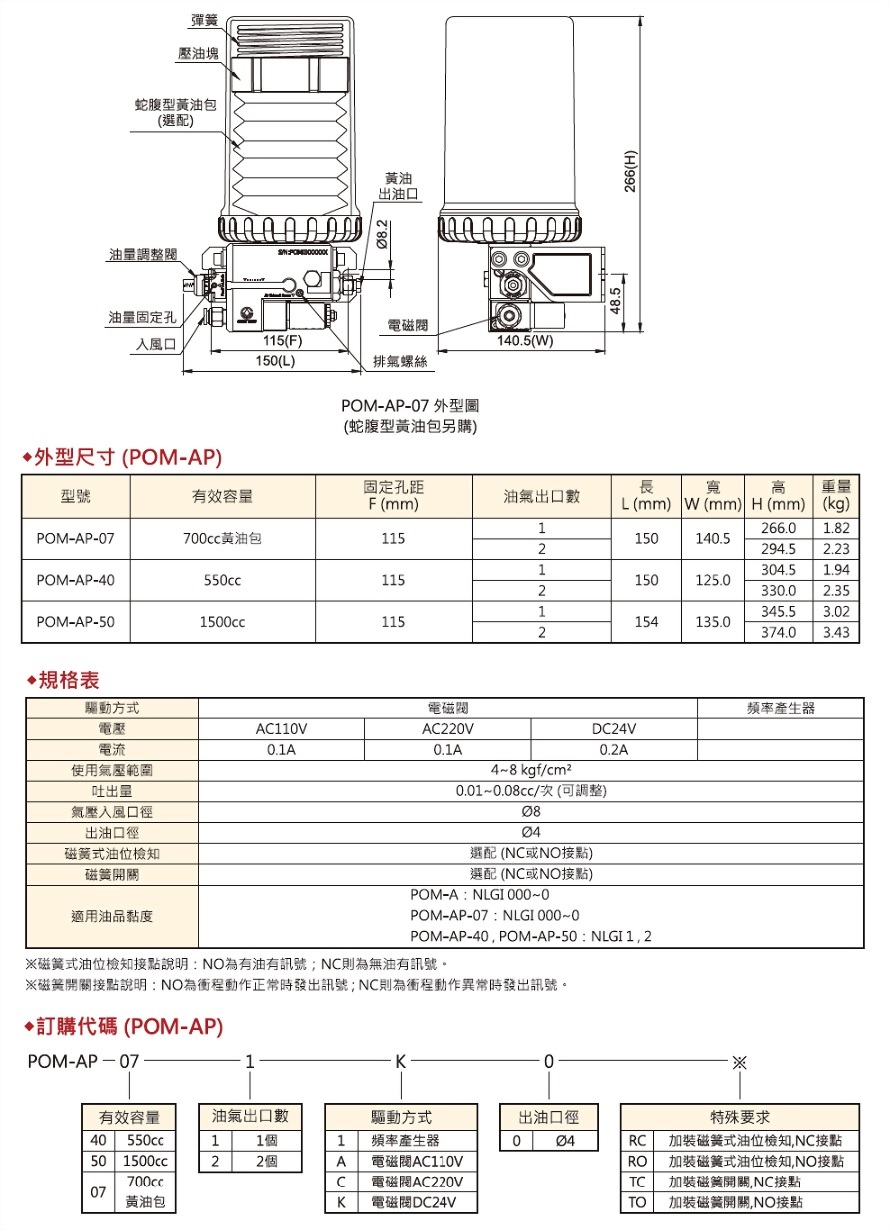

◆ 外型尺寸
型号
有效容量
固定孔距F (mm)
油气出口数
长L (mm)
宽W (mm)
高H (mm)
重量 (kg)
POM-AP-07
700cc
黄油包
115
1
150
140.5
266.0
1.82
2
294.5
2.23
POM-AP-40
550cc
115
1
150
125.0
304.5
1.94
2
330.0
2.35
POM-AP-50
1500cc
115
1
154
135.0
345.5
3.02
2
374.0
3.43
◆ 规格表
驱动方式
电磁阀
频率产生器
电压
AC110V
AC220V
DC24V
--
电流
0.1A
0.1A
0.2A
--
使用气压范围
4~8kgf/cm²
吐出量
0.01cc-0.08cc/次
(可调整)
气压入风口径
Ø8
出油口径
Ø4
磁簧式油位检知
选配
(NC或NO接点)
磁簧开关
选配
(NC或 NO接点)
适用油品黏度
POM-AP-07：NLGI
000~0
POM-AP-40,POM-AP-50： NLGI 1, 2
※磁簧式油位检知接点说明：NO为有油有讯号 ; NC则为无油有讯号。
※磁簧开关接点说明：NO为冲程动作正常时发出讯号; NC则为冲程动作异常时发出讯号。
◆ 订购代码
※黄油包需另外加购。
型号
有效容量
油气出口数
驱动方式
出油口径
特殊要求
POM-AP
07
1
K
0
※
40
550cc
1
1个
1
频率产生器
0
Ø4
RC
加装磁簧式油位检知,NC接点
50
1500cc
2
2 个
A
电磁阀AC110V
RO
加装磁簧式油位检知,NO接点
07
700cc 黄油包
C
电磁阀AC220V
TC
加装磁簧开关,NC接点
K
电磁阀DC24V
TO
加装磁簧开关,NO接点
◆ 蛇腹型黄油包规格请参阅如下
◆ 订购代码
订购代码
规格
黄油种类
油品黏度
最低订购量
I01D0021
700cc 蛇腹型黄油包
Mobilux EP023
NLGI 000
--
I01D0012
700cc 蛇腹型黄油包
Mobilux EP0
NLGI 0
--
I01D0013
700cc 蛇腹型黄油包
Mobilux EP1
NLGI 1
100
I01D0029
500cc 蛇腹型黄油包
Idemitsu Polylex UMF
NLGI 000
6
I01D0030
700cc 蛇腹型黄油包
Idemitsu Eponex IM
NLGI 1
6

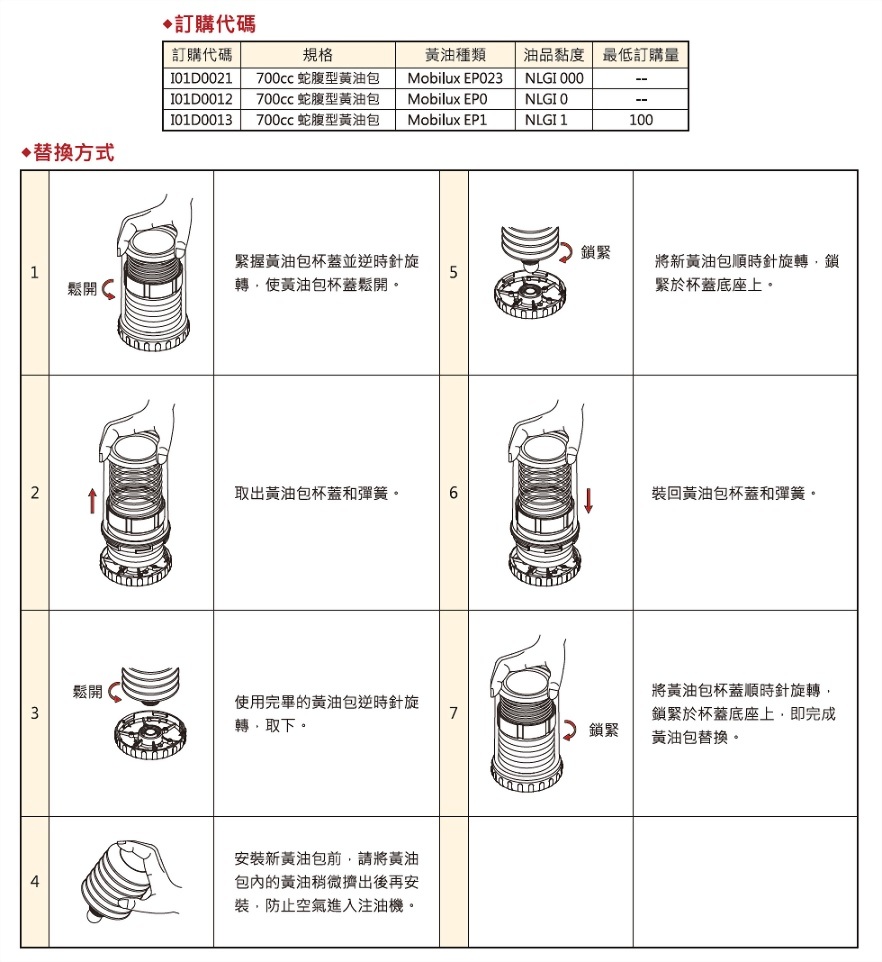

◆ 替换方式
1
紧握黄油包杯盖并逆时针旋转，使黄油包杯盖松开。
2
取出黄油包杯盖和弹簧。
3
使用完毕的黄油包逆时针旋转，取下。
4
安装新黄油包前，请将黄油包内的黄油稍微挤出后再安装，防止空气进入注油机。
5
将新黄油包顺时针旋转，锁紧于杯盖底座上。
6
装回黄油包杯盖和弹簧。
7
将黄油包杯盖顺时针旋转，锁紧于杯盖底座上，即完成黄油包替换。
