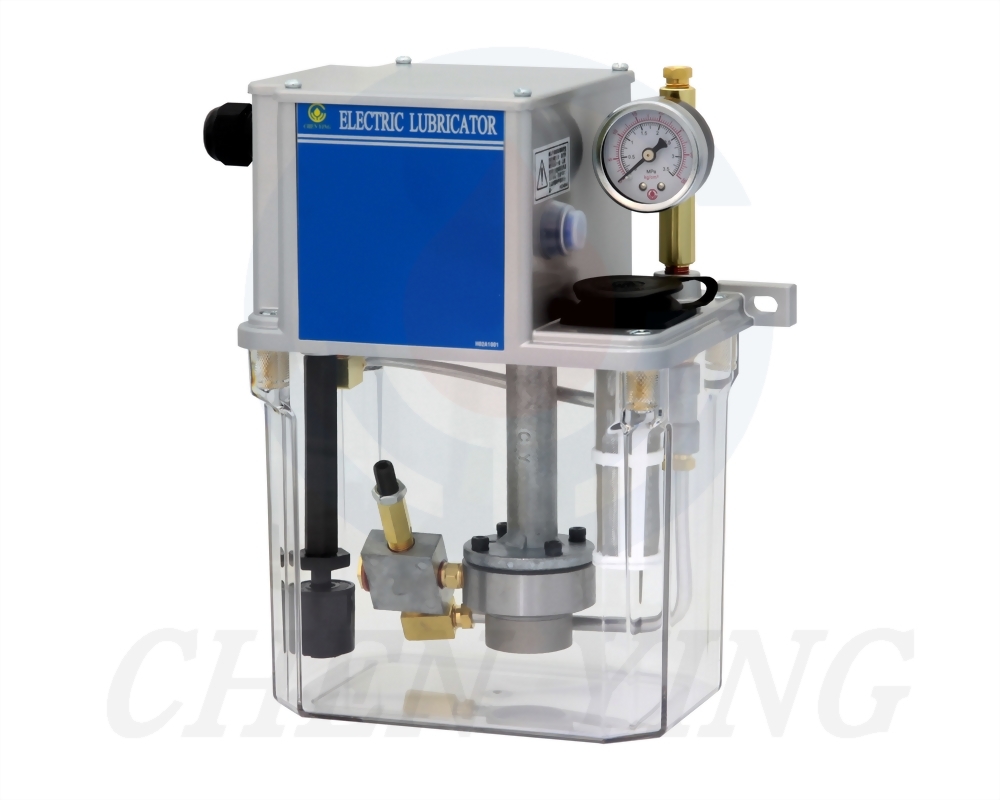

• CEN03脱压式电动注油机-PLC

CEN03脱压式电动注油机-PLC

  • 定量给油
  • 由PLC控制

※ 以下请选择您要询问的产品规格：

*型号
*油箱容量
*电压
*出油口径
特殊要求
其他备注
    1. 动作及间歇时间由PLC控制。
    2. 需搭配容积式分配器使用，达到定量给油的效果。
    3. 附压力表，可检测动作压力。
    4. 附8kgf/cm2的压力开关，可检测油路有无破损。
    5. 附浮动开关，可检测油位并自动发出讯号。
    6. 附火花消除器，可抑制突波电压及接点火花对PLC产生的干扰，延长开关使用寿命。
    7. 附强制给油键，请勿持续按压超过3分钟，避免马达过载。
    8. 附马达温控保护装置，当温度达100℃时将暂时停机约5分钟。
    9. 浮动开关接点说明请参阅浮动、浮动开关之特点。
    10. 压力开关接点说明请参阅薄膜式压力开关之特点。

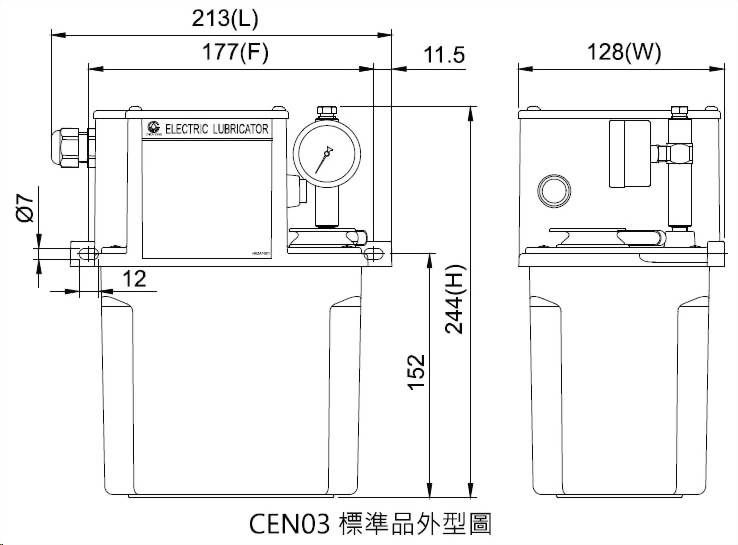

cen03 外型图

◆ 外型尺寸

油箱容量 油箱材质 长 L (mm) 宽 W (mm) 高 H (mm) 固定孔距 F (mm)
重量(kg)
2L 树脂 213 128 244 177 3.45
2L 铝合金 221 150 234 95x200 4.56
3L 树脂 227 167 248 205 3.91
4L 树脂 227 162 259 250 4.35
4L 铝合金 297 170 253 95x280 5.35
8L 钣金 355 201 270 95x338 8.00

◆ 规格表

马达输出功率 30±3W
电压 110V 220V
电流 2A 1A
频率 60Hz 50Hz, 60Hz
最大吐出量 130cc/min (亦可选择260cc/min)
最大吐出压 15kgf/c㎡
出油口径 Ø4 , Ø6
浮动开关 NC接点 (可改为NO接点)
压力开关 NC接点 (可改为NO接点)
适用油品黏度 32~68 cSt@40oC (特殊油品黏度请洽客服)

◆ 配线图

cen03配线图
M：马达
GND：接地
Power：电源
Fuse：保险丝
DS：压力开关
WS：浮动开关
DK：强制给油键
Connect PLC：连接PLC


◆ 订购代码

型号 油箱容量(材质) 电压 出油口径 特殊要求
CEN03 01 C 3 ※
01 2L (树脂) A 110V, 60Hz 0 Ø4 B 加装蜂鸣器
02 2L (铝合金) B 220V, 50Hz 1 Ø6 PO 压力开关改为NO接点
03 3L (树脂) C 220V, 60Hz 2 Ø4 (附压力表) SO 浮动开关改为NO接点
04 4L (树脂) 3 Ø6 (附压力表) Z 最大吐出量260cc/min
05 4L (铝合金)
08 8L (钣金)
