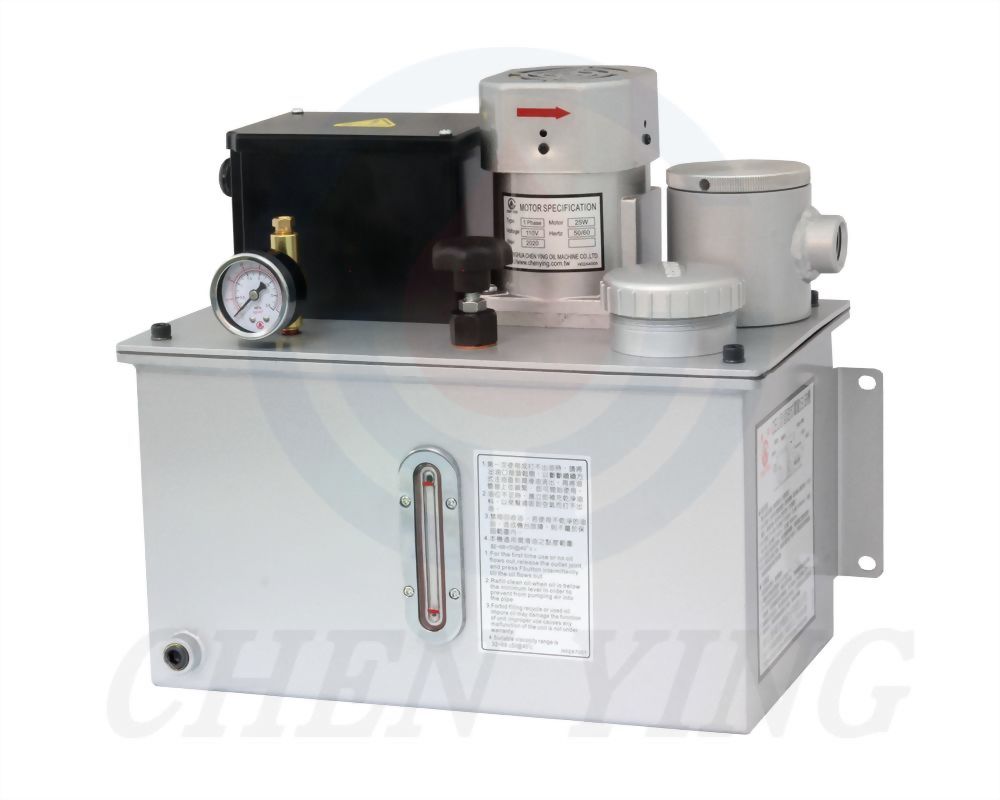

CEU 回油式电动注油机-PLC或连续给油
- 非定量给油
- 由PLC控制
- 附回油装置，润滑油可循环使用，节省油量消耗。
- 回油口附磁石滤油网，能阻挡铁屑等杂质进入油箱，确保循环润滑油的清洁。
- 可由PLC控制动作与间歇时间，亦可不由PLC控制，长时间连续运转。
- 采用特殊合金钢的齿轮泵浦搭配感应式马达，具输出压力稳定、无噪音、使用寿命长的优点。
- 感应式马达有加装风扇，可有效降温，延长注油机使用寿命。
- 附调压阀，可依需求调整吐出压力。
- 附浮动开关，可检测油位并自动发出讯号。
- 附1kgf/c㎡的压力开关，可检测油路有无破损。
- 本机安装及配管完成后，须先以连续强制给油的方式注油，待油管饱满后再开始使用。
- 浮动开关接点说明请参阅浮动、浮动开关之特点。
- 压力开关接点说明请参阅薄膜式压力开关之特点。

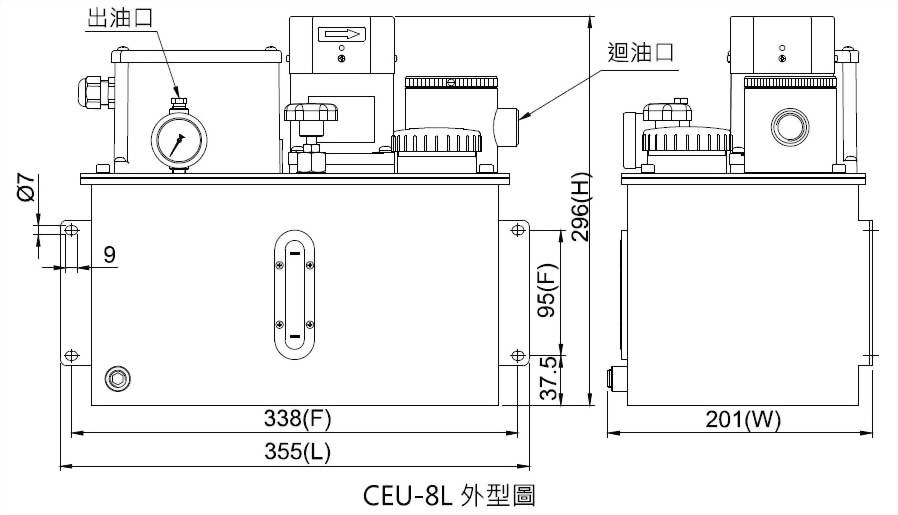

◆ 外型尺寸
马达输出功率
油箱容量
油箱材质
长 L (mm)
宽 W (mm)
高 H (mm)
固定孔距 F (mm)
重量 (kg)
25W
8L
钣金
355
201
296
95x338
11.00
20L
钣金
446
267
399
410x200
17.80
64L
钣金
560
480
534
450x300
43.00
60W
8L
钣金
355
201
333
95x338
12.15
20L
钣金
446
267
436
410x200
18.90
64L
钣金
560
480
571
450x300
44.05
◆ 规格表
| 马达输出功率 | 25W | 60W | ||||
| 电压 | 单相110V | 单相220V | 三相电压 | 单相110V | 单相220V | 三相电压 |
| 电流 | 0.6A | 0.3A | 0.3A | 1.2A | 0.6A | 0.6A |
| 最大吐出量 | 250cc/min | 500cc/min | ||||
| 最大吐出压 | 15kgf/c㎡ | 30kgf/c㎡ | ||||
| 频率 | 50Hz,60Hz共用 | |||||
| 出油口径 | Ø4 , Ø6 | |||||
| 回油口径 | PT1/2, PT3/4 | |||||
| 浮动开关 | NC接点 (可改为NO接点) | |||||
| 压力开关 | NC接点 (可改为NO接点) | |||||
| 适用油品黏度 | 32~68 cSt@40℃ (特殊油品黏度请洽客服) | |||||
◆ 配线图
※三相电压配线时，请注意马达转向是否为逆向(马达轴心以红点标示)，若马达转向错误，请将任两条电源线交换位置，重新配线即可。
单相电压
三相电压
M ： 马达
GND ： 接地
Power：电源
DS ：压力开关
WS ：浮动开关
◆ 订购代码
型号
油箱容量(材质)
电压
马达输出功率
出油口径
回油口径
特殊要求
CEU
08
C
25
3
A
※
08
8L
(钣金)
A
单相110V
25
25W
0
Ø4
A
PT1/2
PO
压力开关改为NO接点
12
12L
(钣金)
C
单相220V
60
60W
1
Ø6
B
PT3/4
SO
浮动开关改为NO接点
20
20L
(鈑金)
D
三相220/380V
90
90W
2
Ø4 (附压力表)
30
30L
(鈑金)
E
三相220/440V
3
Ø6 (附压力表)
36
36L
(鈑金)
F
三相208/415V
40
40L
(鈑金)
G
三相230/460V
60
60L
(鈑金)
H
三相240/480V
64
64L
(鈑金))
M
三相220V
77
77L
(鈑金)
N
三相380V
X
特殊电压
※电压代码D至H为三相双电压，出厂标准配线低电压，若需配线高电压，订购时请告知。
