CEV 抵抗式电动注油机-PLC
- 非定量给油
- 由PLC控制
- 可加装压力开关，以检测油路有无破损。
- 可加装强制给油键，以手动强制给油。
- 可加装指示灯，在PLC控制给油及手动强制给油时会亮灯。

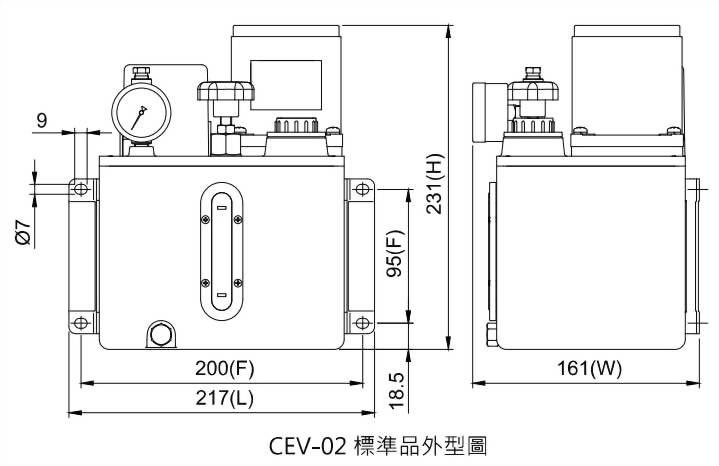

◆ 外型尺寸
| 马达输出功率 | 油箱容量 | 油箱材质 | 长L (mm) | 宽W (mm) | 高H (mm) | 固定孔距F (mm) | 重量 (kg) |
| 25W | 2L | 铝合金 | 217 | 161 | 231 | 90x200 | 5.50 |
| 3L | 树脂 | 230 | 165 | 242 | 205 | 4.65 | |
| 4L | 树脂 | 275 | 159 | 252 | 250 | 5.00 | |
| 4L | 铝合金 | 297 | 170 | 251 | 95x280 | 5.85 | |
| 8L | 钣金 | 355 | 201 | 271 | 95x338 | 9.00 | |
| 60W | 4L | 铝合金 | 297 | 175 | 311 | 95x280 | 7.45 |
| 8L | 钣金 | 355 | 201 | 331 | 95x338 | 10.20 |
◆ 规格表
| 马达输出功率 | 25W | 60W | ||||
| 电压 | 单相110V | 单相220V | 三相电压 | 单相110V | 单相220V | 三相电压 |
| 电流 | 0.6A | 0.3A | 0.3A | 1.2A | 0.6A | 0.6A |
| 最大吐出量 | 250cc/min | 500cc/min | ||||
| 最大吐出压 | 15kgf/c㎡ | 30kgf/c㎡ | ||||
| 频率 | 50Hz , 60Hz 共用 | |||||
| 出油口径 | Ø4 , Ø6 | |||||
| 浮动开关 | NC接点 (可改为NO接点) | |||||
| 压力开关 | 选配 (NC或NO接点) | |||||
| 适用油品黏度 | 32~68 cSt@40℃ (特殊油品黏度请洽客服) | |||||
◆ 订购代码
| 型号 | 油箱容量 (材质) | 电压 | 马达输出功率 | 出油口径 | 特殊要求 | |||||
| CEV | 02 | C | 25 | 3 | ※ | |||||
|
|
02 | 2L (铝合金) | A | 单相110V | 25 | 25W | 0 | Ø4 | F | 加装强制给油键 |
| 03 | 3L (树脂) | C | 单相220V | 60 | 60W (仅适用4L以上金属油箱) | 1 | Ø6 | L | 加装指示灯 | |
| 04 | 4L (树脂) | D | 三相220/380V | 90 | 90W (仅适用4L以上金属油箱) | 2 | Ø4 (附压力表) | PC | 加装压力开关,NC接点 | |
| 05 | 4L (铝合金) | E | 三相220/440V | 3 | Ø6 (附压力表) | PO | 加装压力开关,NO接点 | |||
| 08 | 8L (钣金) | F | 三相208/415V | SO | 浮动开关改为NO接点 | |||||
| 20 | 20L (钣金) | G | 三相230/460V | |||||||
| H | 三相240/480V | |||||||||
| M | 三相220V | |||||||||
| N | 三相2380V | |||||||||
| X | 特殊电压 | |||||||||
※僅3L以上油箱可加裝強制給油鍵、指示燈及壓力開關。
※电压代码D至H为三相双电压，出厂标准配线低电压，若需配线高电压，订购时请告知。
◆ 配线图
| 单相电压 | 三相电压 |
M：马达
Power：电源
WS：浮动开关
|
|
|
|
※加装压力开关、强制给油键及指示灯的款式请依CEV注油机内之特殊配线图配线。
※三相电压配线时，请注意马达转向是否为逆向 (马达轴心以红点标示)。若马达转向错误，请将任两条电源线交换位置，重新配线即可。
