• KACP-07(加装磁簧式油位检知、压力开关，蛇腹型黄油包另购)

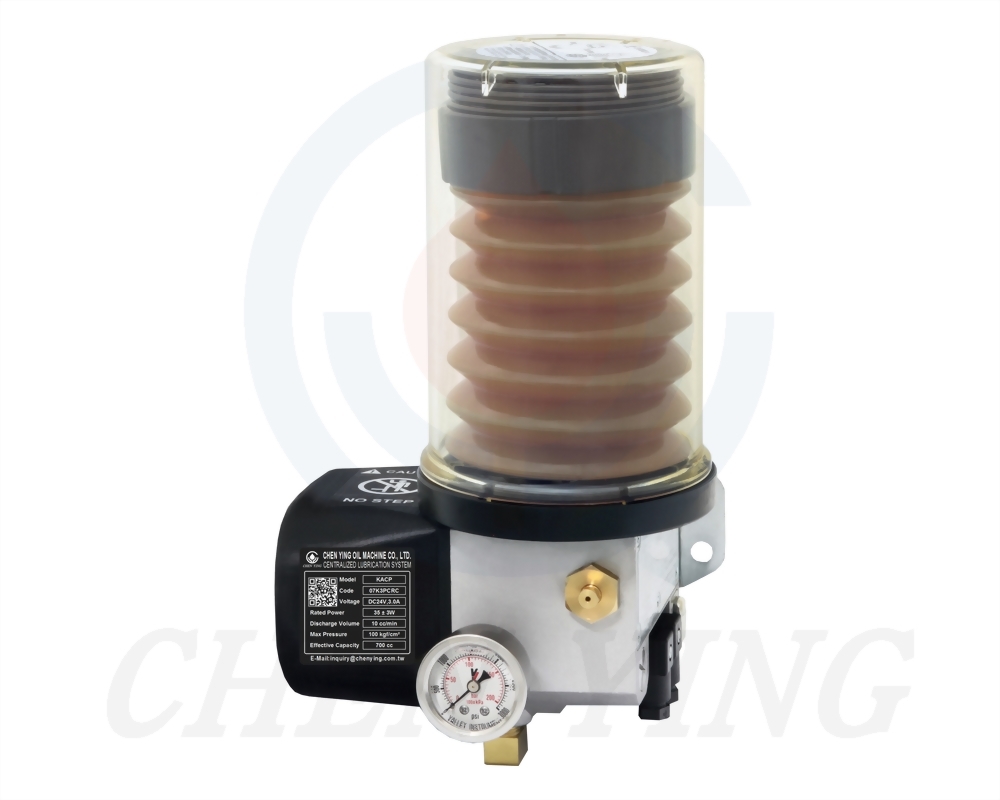

KACP抵抗式电动黄油注油机-PLC

  • 非定量给油
  • 由PLC控制
  • 油包式

※ 以下请选择您要询问的产品规格：

*型号
*有效容量
*电压
*出油口径
特殊要求
其他备注
    1. 动作与间歇时间由PLC控制。
    2. 附压力表，可检测动作压力。
    3. 附强制给油键，可手动强制给油。
    4. 可加装60kgf/c㎡的压力开关，以检测油路有无破损。
    5. 可加装磁簧式油位检知，以检测油位并自动发出讯号。
    6. KAC型的黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。
    7. KACP-07型需搭配700cc蛇腹型黄油包使用，黄油包使用完即更换，无需费时加油。黄油包需另外加购，请参阅蛇腹型黄油包之订购代码。
    8. 压力开关接点说明请参阅薄膜式压力开关之特点。

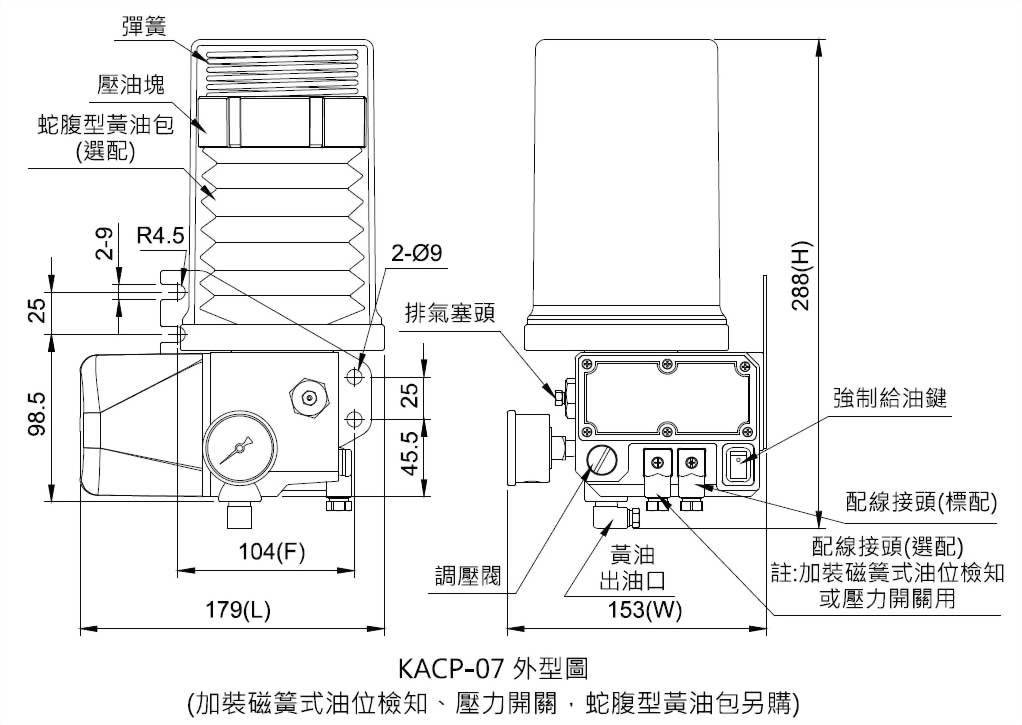

kgcp-07 外型图

◆ 外型尺寸

型号 有效容量 长 L (mm) 宽 W (mm) 高 H (mm) 固定孔距 F (mm) 重量(kg)
KACP-07 700cc 黄油包 179 153 288 104 2.29

◆ 规格表

马达输出功率 13W±12%
电压 DC24V
电流 1.4A
最大吐出量 10cc/min
最大吐出压 100kgf/c㎡
出油口径 Ø6, Ø8
磁簧式油位检知 选配 (NC 或 NO 接点)
压力开关 选配 (NC 或 NO 接点)
适用油品黏度 Grease, NLGI 000-0

※磁簧式油位检知接点说明：NO为有油有讯号；NC则为无油有讯号。


◆ 配线图

kacp Wiring Diagram DS      : 压力开关(选配)
GND  : 接地
M     : 马达
DK    : 强制给油键
WS   :磁簧式油位检知(选配)
Connect PLC : 连接PLC
Power : 电源
Load  : 负载


◆ 订购代码

型号 有效容量 电压 出油口径 特殊要求
KACP 07 K 3 ※
07 700cc 黄油包 K DC24V 1 Ø6 PC 加装压力开关,NC接点
3 Ø6 (附压力表) PO 加装压力开关,NO接点
4 Ø8 RC 加装磁簧式油位检知,NC接点
5 Ø8 (附压力表) RO 加装磁簧式油位检知,NO接点

※黄油包需另外加购。


◆ 蛇腹型黄油包规格请参阅如下

订购代码 规格 黄油种类 油品黏度 最低订购量
I01D0021 700cc 蛇腹型黃油包 Mobilux EP023 NLGI 000 --
I01D0012 700cc 蛇腹型黃油包 Mobilux EP0 NLGI 0 --
I01D0013 700cc 蛇腹型黃油包 Mobilux EP1 NLGI 1 100
I01D0029 500cc 蛇腹型黃油包 Idemitsu Polylex UMF NLGI 000 6
I01D0030 700cc 蛇腹型黃油包 Idemitsu Eponex IM NLGI 1 6


◆ 替换方式

1 蛇腹型油包替换方式1 紧握黄油包杯盖并逆时针旋转，使黄油包杯盖松开。
2 蛇腹型油包替换方式2 取出黄油包杯盖和弹簧。
3 蛇腹型油包替换方式3 使用完毕的黄油包逆时针旋转，取下。
4 蛇腹型油包替换方式4 安装新黄油包前，请将黄油包内的黄油稍微挤出后再安装，防止空气进入注油机。
5 蛇腹型油包替换方式5
 将新黄油包顺时针旋转，锁紧于杯盖底座上。
6 蛇腹型油包替换方式6 装回黄油包杯盖和弹簧。
7 蛇腹型油包替换方式7
 将黄油包杯盖顺时针旋转，锁紧于杯盖底座上，即完成黄油包替换。
