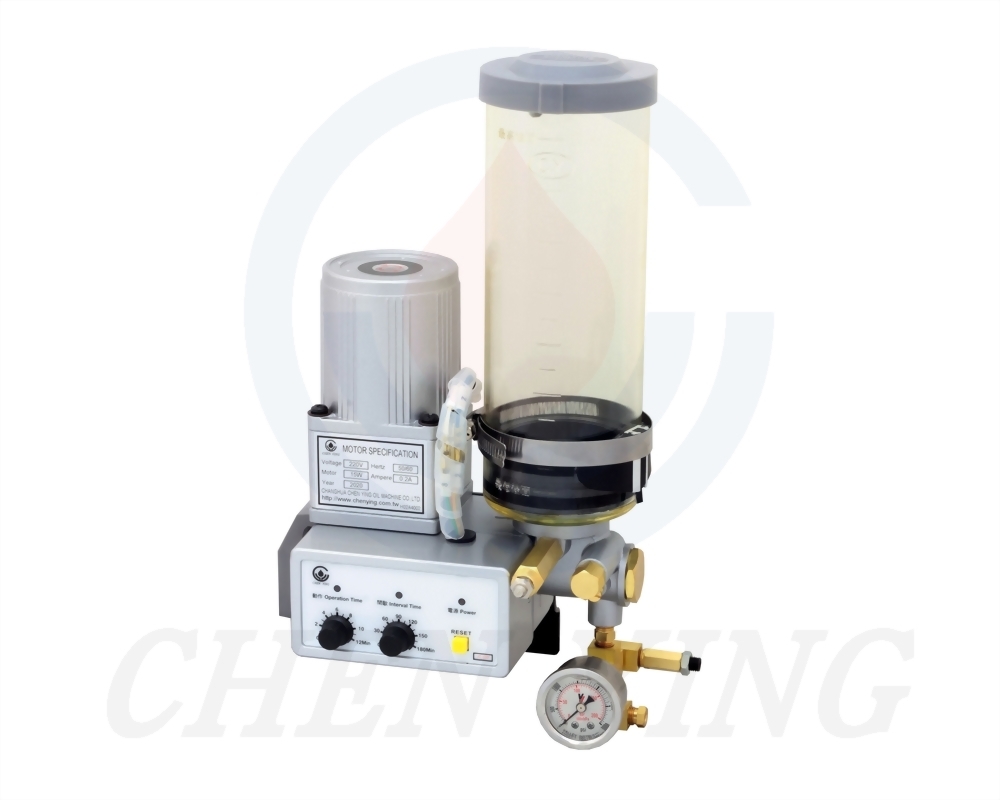

KSB 抵抗式电动黄油注油机-计时器
- 非定量给油
- 由计时器控制
- 动作与间歇时间由计时器控制。
- 附压力表，可检测动作压力。
- 可加装磁簧式油位检知，以检测油位并自动发出讯号。
- 黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。

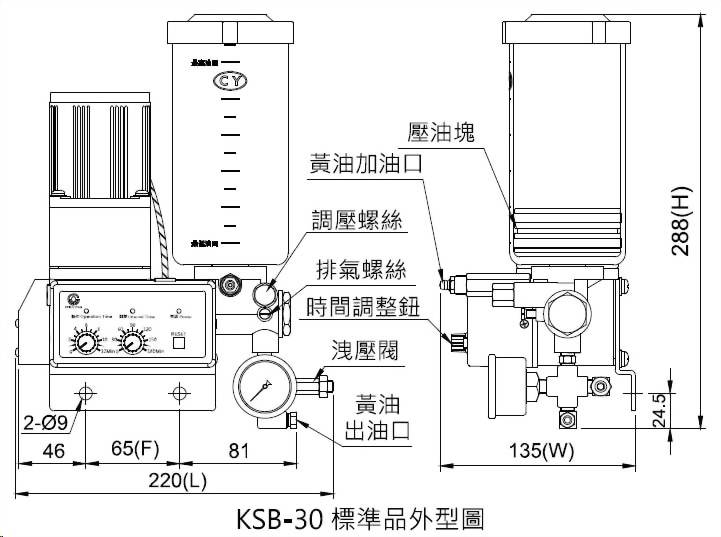

◆ 外型尺寸
型号
油杯容量
长 L (mm)
宽 W (mm)
高 H (mm)
固定孔距 F (mm)
重量(kg)
KSB-30
600cc
220
135
288
65
3.70
KSB-35
1000cc
220
161
301
4.25
KSB-40
800cc
220
135
342
3.73
KSB-50
2000cc
220
161
386
4.82
◆ 规格表
动作时间
3秒 ~ 12分
间歇时间
1~180分, 1~360分
马达输出功率
15W
15W
20W
电压
AC110V
AC220V
DC24V
电流
0.5A
0.2A
0.4A
频率
50Hz, 60Hz共用
--
最大吐出量
15cc/min
最大吐出压
150kgf/c㎡
出油口径
Ø4, Ø6, Ø8, PT1/8
磁簧式油位检知
选配 (NC 或 NO 接点)
适用油品黏度
NLGI
000~0
※磁簧式油位检知接点说明：NO为有油有讯号 ; NC则为无油有讯号。
◆ 配线图
| AC110V, AC220V | DC24V |
M : 马达 |
 |
 |
|
※请输入正确电源，并依配线图安装配线。
※请勿使用超过规格表标示之电流值。
◆ 订购代码
型号
油杯容量
间歇时间
电压
出油口径
特殊要求
KSB
30
180
C
3
※
30
600cc
180
180分
A
AC110V
0
Ø4
RC
加装磁簧式油位检知,NC接点
35
1000cc
360
360分
C
AC220V
1
Ø6
RO
加装磁簧式油位检知,NO接点
40
800cc
K
DC24V
2
Ø4 (附压力表)
50
2000cc
3
Ø6 (附压力表)
4
Ø8
5
Ø8 (附压力表)
6
PT1/8
7
PT1/8 (附压力表)
