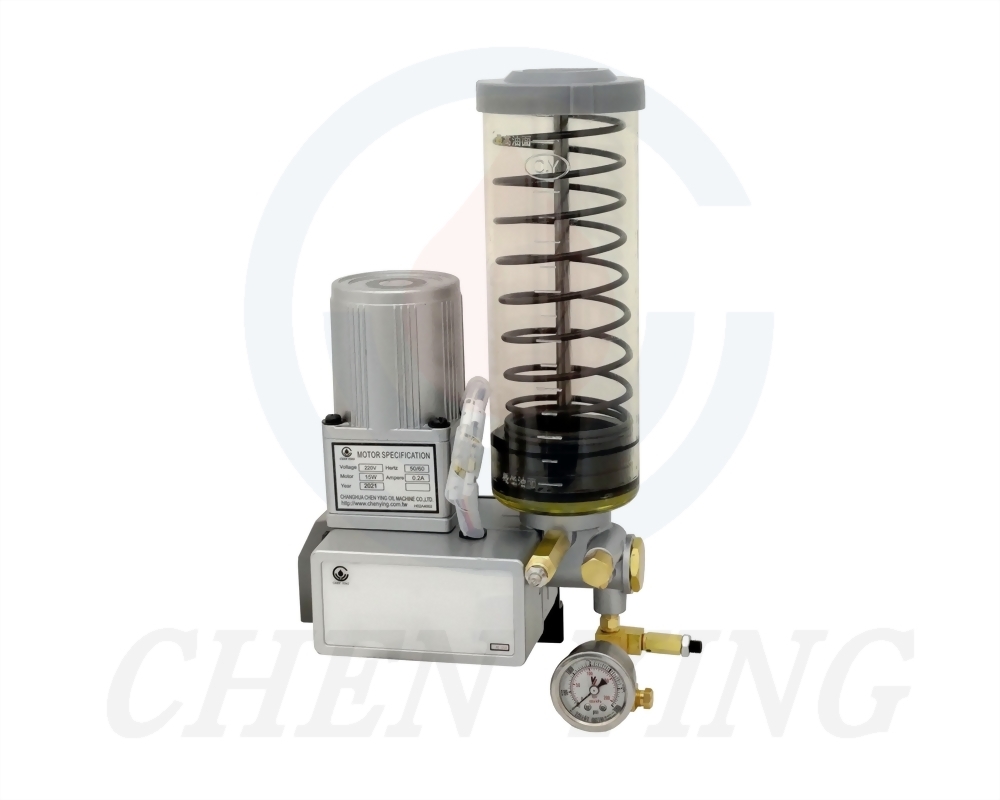

KSCP(强力弹簧式) 抵抗式电动黄油注油机-PLC
- 非定量给油
- 由PLC控制
- 动作与间歇时间由PLC控制。
- 附压力表，可检测动作压力。
- 附强力弹簧，适用NLGI 1, 2号黄油。
- 可加装磁簧式油位检知，以检测油位并自动发出讯号。
- 黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。

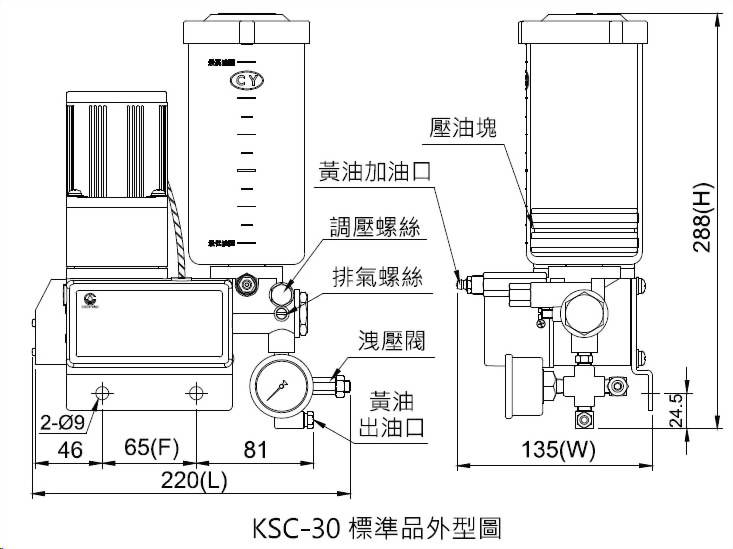

◆ 外型尺寸
型号
有效容量
长 L (mm)
宽 W (mm)
高 H (mm)
固定孔距 F (mm)
重量(kg)
KSCP-40
550cc
220
135
342
65
4.33
KSCP-50
1500cc
220
161
386
5.55
◆ 规格表
马达输出功率
15W
15W
20W
电压
AC110V
AC220V
DC24V
电流
0.5A
0.2A
0.4A
频率
50Hz,
60Hz共用
--
最大吐出量
15cc/min
最大吐出压
150kgf/c㎡
出油口径
Ø4, Ø6, Ø8, PT1/8
磁簧式油位检知
选配 (NC 或 NO 接点)
适用油品黏度
NLGI
1 , 2
◆ 配线图
| AC110V, AC220V | DC24V |
M : 马达 Power :电源 |
 |
 |
|
※请输入正确电源并依配线图安装配线。
※请勿使用超过规格表标示之电流值。
※磁簧式油位检知接点说明：NO为有油有讯号；NC则为无油有讯号。
◆ 订购代码
| 型号 | 有效容量 | 电压 | 出油口径 | 特殊要求 | ||||
| KSCP | 40 | C | 3 | ※ | ||||
| 40 | 550cc | A | AC110V | 0 | Ø4 | RC | 加装磁簧式油位检知,NC接点 | |
| 50 | 1500cc | C | AC220V | 1 | Ø6 | RO | 加装磁簧式油位检知,NO接点 | |
| K | DC24V | 2 | Ø4 (附压力表) | |||||
| 3 | Ø6 (附压力表) | |||||||
| 4 | Ø8 | |||||||
| 5 | Ø8 (附压力表) | |||||||
| 6 | PT1/8 | |||||||
| 7 | PT1/8 (附压力表) | |||||||
