PNA 抵抗式气动注油机
- 非定量给油
- 气动控制
- 由电磁阀控制之气压驱动，输出压力由输入气压控制。
- 间歇式给油，免输入电源及电子箱，结构简单不易损坏。
- 建议使用4~8kgf/cm2的气压，并将电磁阀的ON/OFF时间设定于5秒以上，以正常出油。
- 附压力表，可检测动作压力。
- 附浮动开关，可检测油位并自动发出讯号。
- 附油量调整旋钮，可依需求调整出油量。
- 可加装1kgf/cm2的压力开关于出油口处，以检测油路有无破损。
- 可加装磁石回油滤油网及油箱隔板，过滤由回油口流入油箱内的润滑油。(a)3L以上油箱的款式可加装磁石回油滤油网。(b)3L、4L树脂及8L钣金油箱的款式可加装油箱隔板。
- 浮动开关接点说明请参阅浮动、浮动开关之特点。
- 压力开关接点说明请参阅薄膜式压力开关之特点。

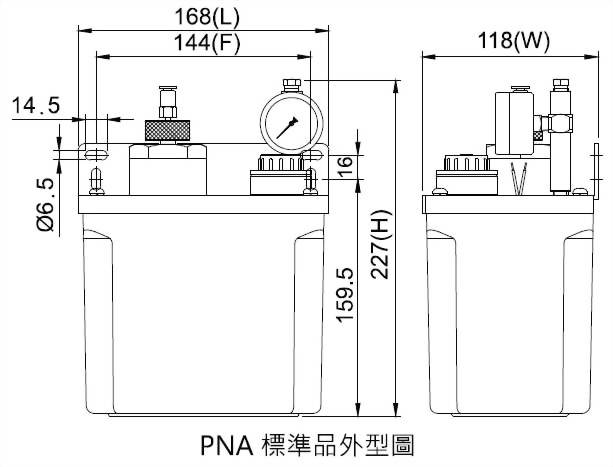

◆ 外型尺寸
油箱容量
油箱材质
长 L (mm)
宽 W (mm)
高 H (mm)
固定孔距 F (mm)
重量 (kg)
2L
树脂
168
118
227
144
2.35
2L
铝合金
217
150
212
95x200
3.15
3L
树脂
231
166
222
205
2.94
4L
树脂
277
160
236
250
2.76
4L
铝合金
297
170
232
95x280
4.22
8L
钣金
355
201
252
95x338
7.32
◆ 规格表
输入气压
(kgf/c㎡)
4
5
6
7
8
输出压力 (kgf/c㎡)
14
18
23
28
33
吐出量
0~8
cc/次 (可调整)
入风口径
Ø4 ,
Ø6 (使用内牙M5的风管快速接头)
出油口径
Ø4 ,
Ø6
浮动开关
NC接点
(可改為NO接點)
压力开关
选配
(NC或NO接点)
适用油品黏度
10~220
cSt@40℃ (特殊油品黏度请洽客服)
◆ 订购代码
型号
油箱容量(材质)
出油口径
入风口径
特殊要求
PNA
01
3
0
※
01
2L (树脂)
0
Ø4
0
Ø4
C
加装磁石回油滤油网(仅适用3L以上油箱)
02
2L (铝合金)
1
Ø6
1
Ø6
D
加装油箱隔板(仅适用3L,4L树脂油箱及8L钣金油箱)
03
3L (树脂)
2
Ø4 (附压力表)
PC
加装压力开关,NC接点
04
4L (树脂)
3
Ø6 (附压力表)
PO
加装压力开关,NO接点
05
4L (铝合金)
SO
浮动开关改为NO接点
08
8L (钣金)
