KAB脱压式电动黄油注油机-PLC
- 定量给油
-
由PLC控制
- 动作与间歇时间由PLC控制。
- 需搭配CFB黄油容积式分配器使用，达到定量给油的效果。
- 附压力表，可检测动作压力。
- 附强制给油键，可手动强制给油。
- 可加装60kgf/c㎡的压力开关，以检测油路有无破损。
- 可加装磁簧式油位检知，以检测油位并自动发出讯号。
- KAB型的黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。
- KABP-07型需搭配700cc蛇腹型黄油包使用，黄油包使用完即更换，无需费时加油。黄油包需另外加购，请参阅蛇腹型黄油包之订购代码。
- 压力开关接点说明请参阅薄膜式压力开关之特点。

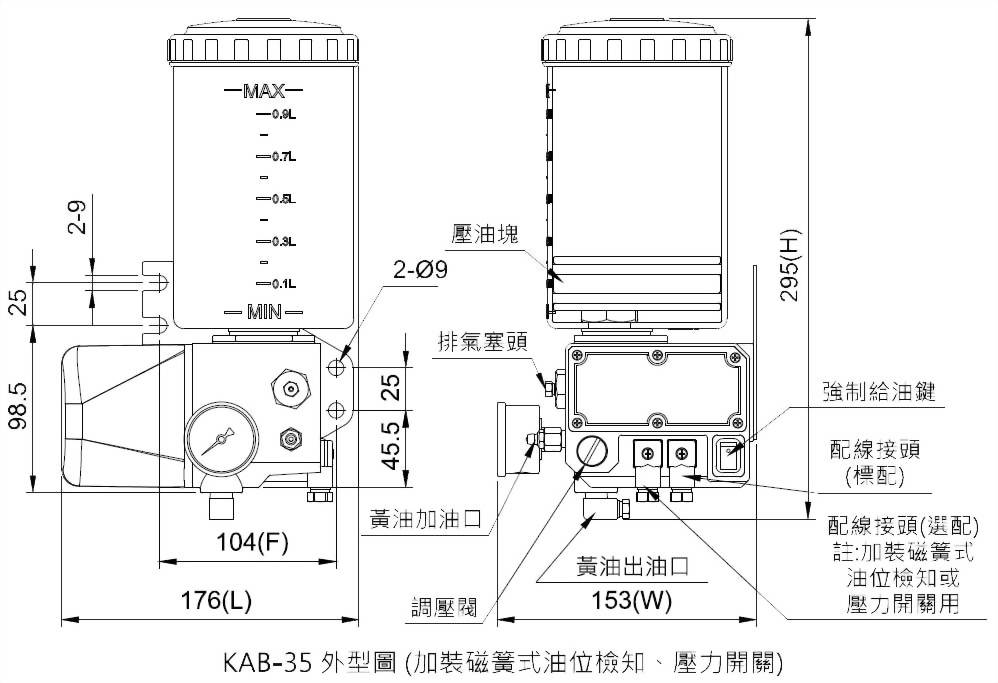

◆ 外型尺寸
型号
油杯容量
长L (mm)
宽W (mm)
高H (mm)
固定孔距F (mm)
重量 (kg)
KAB-40
800cc
172
153
338
104
2.32
KAB-35
1000cc
176
153
295
2.41
KAB-50
2000cc
183
153
379
2.74
◆ 规格表
马达输出功率
13W±12%
电压
DC24V
电流
1.4A
最大吐出量
10cc/min
最大吐出压
100kgf/c㎡
出油口径
Ø6, Ø8
磁簧式油位检知
选配 (NC 或 NO 接点)
压力开关
选配 (NC 或 NO 接点)
适用油品黏度
NLGI 000-0
※磁簧式油位检知接点说明：NO为有油有讯号 ; NC则为无油有讯号。
◆ 配线图
M : 马达
GND : 接地
DK : 强制给油键
DS : 压力开关(选配)
WS : 磁簧式油位检知(选配)
Connect PLC : 连接PLC
Power : 电源
Load : 负载
◆ 订购代码
型号
油杯容量
电压
出油口径
特殊要求
KAB
35
K
3
※
40
800cc
K
DC24V
1
Ø6
PC
加装压力开关,NC接點
35
1000cc
3
Ø6 (附压力表)
PO
加装压力开关,NO接點
50
2000cc
4
Ø8
RC
加装磁簧式油位检知,NC接点
5
Ø8 (附压力表)
RO
加装磁簧式油位检知,NO接点
