KGB脱压式电动黄油注油机-PLC
- 定量给油
-
由PLC控制
- 动作与间歇时间由PLC控制。标准采气动式脱压，需搭配4.5~8kgf/cm²的气压源使用；也可改采电动式脱压，无须搭配气压源使用。
- 需搭配CFB黄油容积式分配器使用，以达到定量给油的效果。
- 附压力表，可检测动作压力。
- 附强制给油键，请勿持续按压超过3分钟，避免马达过载。
- 电压为单相110V、220V均附马达温控保护装置，当温度达100°C时将暂时停机约5分钟。
- 可加装60kgf/cm²的压力开关，以检测油路有无破损。
- 可加装磁簧式油位检知，以检测油位并自动发出讯息。
- KGB型的黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。
- KGBP-07型需搭配700cc蛇腹型黄油包使用，黄油包使用完即更换，无须费时加油。黄油包需另外加购，请参阅蛇腹型黄油包之订购代码。
- 压力开关接点说明请参阅薄膜式压力开关之特点。

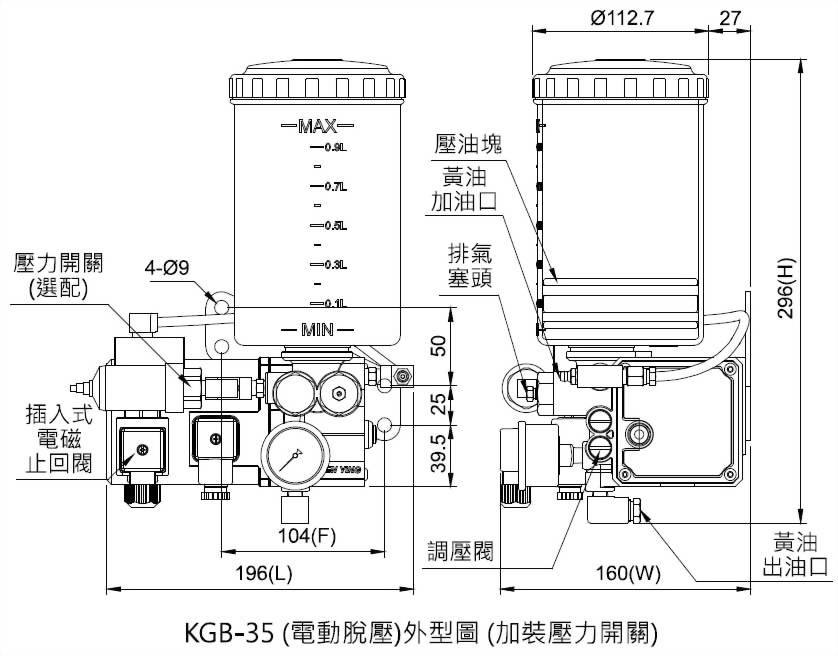

◆ 外型尺寸
型号
油杯容量
脱压方式
长L (mm)
宽W (mm)
高H (mm)
固定孔距F (mm)
重量(kg)
KGB-35
1000cc
气动式
216
163
296
104
4.37
KGB-50
2000cc
224
163
380
5.85
KGB-35
1000cc
电动式
196
160
296
4.66
KGB-50
2000cc
198
160
380
5.11
◆ 规格表
马达输出功率
60W
80W
60W
电压
AC110V
AC220V
DC24V
马达电流
1.8A
1A
1.65A
电磁阀电流
0.1A
0.1A
0.2A
频率
50Hz, 60Hz 共用
--
最大吐出量
30cc/min
35cc/min
最大吐出压
100kgf/c㎡
出油口径
Ø6, Ø8, PT1/8
磁簧式油位检知
选配
(NC或NO接点)
压力开关
选配
(NC或NO接点)
适用油品黏度
NLGI
000~0
※磁簧式油位检知接点说明：NO为有油有讯号 ; NC则为无油有讯号。
◆ 配线图
| AC110V, AC220V, DC24V | 三口二位电磁阀/插入式电磁止回阀 |
M :马达 |
 |
 |
|
◆ 订购代码
型号
油杯容量
电压
出油口径
脱压方式
特殊要求
KGB
35
C
5
0
※
35
1000cc
A
AC110V
1
Ø6
0
气动式
PC
加装压力开关,NC接点
50
2000cc
C
AC220V
3
Ø6(附压力表)
1
电动式
PO
加装压力开关,NO接点
K
DC24V
4
Ø8
RC
加装磁簧式油位检知,NC接点
5
Ø8(附压力表)
RO
加装磁簧式油位检知,NO接点
6
PT1/8
7
PT1/8 (附压力表)
