KGNBP脱压式电动黄油注油机-计时器
- 定量给油
-
由计时器控制
-
油包式
- 动作与间歇时间由计时器控制。标准采气动式脱压，需搭配4.5~8kgf/cm²的气压源使用；也可改采电动式脱压，无须搭配气压源使用。
- 需搭配CFB黄油容积式分配器使用，以达到定量给油的效果。
- 电子箱附动作（ACT）、异常（ALM）、注油（RUN）与间歇（INT）四个指示灯。
- 附压力表，可检测动作压力。
- 附强制给油键（F键），请勿持续按压超过3分钟，避免马达过载。
- 附马达温控保护装置，当温度达100℃时将暂时停机约5分钟。
- 可加装60kgf/cm2的压力开关，以检测油路有无破损。
- 可加装磁簧式油位检知，以检测油位并自动发出讯息。
- KGNB型的黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。
- KGNBP-07型需搭配700cc蛇腹型黄油包使用，黄油包使用完即更换，无须费时加油。黄油包需另外加购，请参阅蛇腹型黄油包之订购代码。
- 压力开关接点说明请参阅薄膜式压力开关之特点。

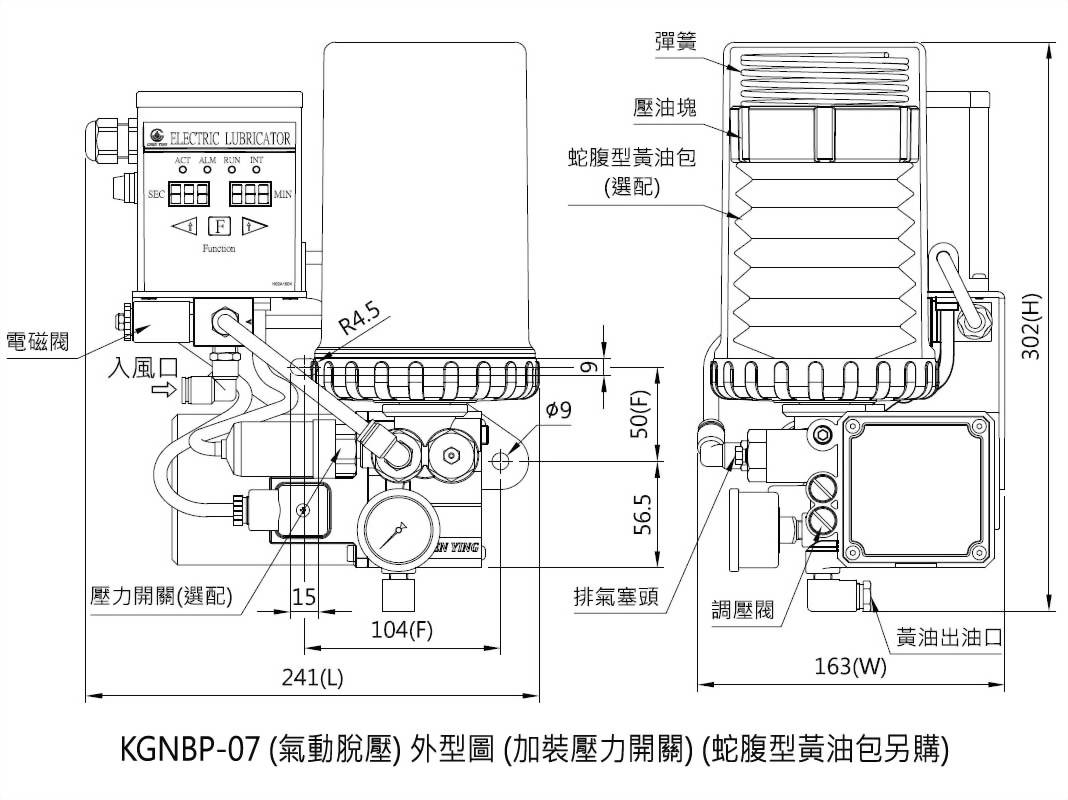

◆ 外型尺寸
| 型号 | 有效容量 | 脱压方式 | 长L (mm) | 宽W (mm) | 高H (mm) | 固定孔距F (mm) | 重量 (kg) |
| KGNBP-07 | 700cc 黄油包 | 气动式 | 241 | 163 | 302 | 104 | 5.00 |
| 电动式 | 242 | 160 | 302 | 5.42 |
◆ 规格表
| 动作时间 | 1~999 秒 | |
| 间歇时间 | 1~999 秒 , 1~999 分 | |
| 马达输出功率 | 60W | 80W |
| 电压 | AC110V | AC220V |
| 电流 | 1.8A | 1.0A |
| 频率 | 50Hz, 60Hz共用 | |
| 最大吐出量 | 30cc/min | |
| 最大吐出压 | 100kgf/c㎡ | |
| 出油口径 | Ø6, Ø8, PT1/8 | |
| 磁簧式油位检知 | 选配 (NC 接点) | |
| 压力开关 | 选配 (NC 接点) | |
| 适用油品黏度 | NLGI 000~0 | |
※磁簧式油位检知接点说明：NO为有油有讯号; NC则为无油有讯号。
◆ 配线图
异常输出
接地
电源
NO(A)
NC(B)
COM
GND(P.E)
POWER
⊕
⊕
⊕
⊕
⊕
⊕
◆ 订购代码
型号
有效容量
动作时间(动作x间歇)
电压
出油口徑
脱压方式
特殊要求
KGNBP
07
2
C
5
0
※
07
700cc 黄油包
1
秒 x 秒
A
AC110V
1
Ø6
0
气动式
PC
加装压力开关,NC接点
2
秒 x 分
C
AC220V
3
Ø6 (附压力表)
1
电动式
RC
加装磁簧式油位检知,NC接点
4
Ø8
5
Ø8 (附压力表)
6
PT1/8
7
PT1/8 (附压力表)
※黄油包需另外加购。
◆ 蛇腹型黄油包规格请参阅如下
| 订购代码 | 规格 | 黄油种类 | 油品黏度 | 最低订购量 |
| I01D0021 | 700cc 蛇腹型黃油包 | Mobilux EP023 | NLGI 000 | -- |
| I01D0012 | 700cc 蛇腹型黃油包 | Mobilux EP0 | NLGI 0 | -- |
| I01D0013 | 700cc 蛇腹型黃油包 | Mobilux EP1 | NLGI 1 | 100 |
| I01D0029 | 500cc 蛇腹型黃油包 | Idemitsu Polylex UMF | NLGI 000 | 6 |
| I01D0030 | 700cc 蛇腹型黃油包 | Idemitsu Eponex IM | NLGI 1 | 6 |
◆ 替换方式
1
紧握黄油包杯盖并逆时针旋转，使黄油包杯盖松开。
2
取出黄油包杯盖和弹簧。
3
使用完毕的黄油包逆时针旋转，取下。
4
安装新黄油包前，请将黄油包内的黄油稍微挤出后再安装，防止空气进入注油机。
5
将新黄油包顺时针旋转，锁紧于杯盖底座上。
6
装回黄油包杯盖和弹簧。
7
将黄油包杯盖顺时针旋转，锁紧于杯盖底座上，即完成黄油包替换。
