KGNB脱压式电动黄油注油机-计时器
- 定量给油
-
由计时器控制
- 动作与间歇时间由计时器控制。标准采气动式脱压，需搭配4.5~8kgf/cm²的气压源使用；也可改采电动式脱压，无须搭配气压源使用。
- 需搭配CFB黄油容积式分配器使用，以达到定量给油的效果。
- 电子箱附动作（ACT）、异常（ALM）、注油（RUN）与间歇（INT）四个指示灯。
- 附压力表，可检测动作压力。
- 附强制给油键（F键），请勿持续按压超过3分钟，避免马达过载。
- 附马达温控保护装置，当温度达100℃时将暂时停机约5分钟。
- 可加装60kgf/cm2的压力开关，以检测油路有无破损。
- 可加装磁簧式油位检知，以检测油位并自动发出讯息。
- KGNB型的黄油须由黄油嘴注入油杯，避免空气及异物进入油杯。
- KGNBP-07型需搭配700cc蛇腹型黄油包使用，黄油包使用完即更换，无须费时加油。黄油包需另外加购，请参阅蛇腹型黄油包之订购代码。
- 压力开关接点说明请参阅薄膜式压力开关之特点。

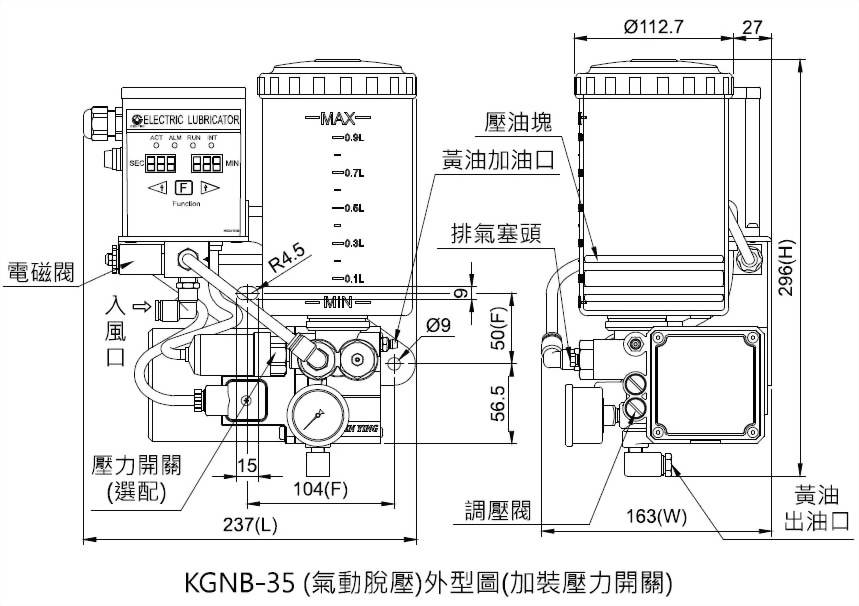

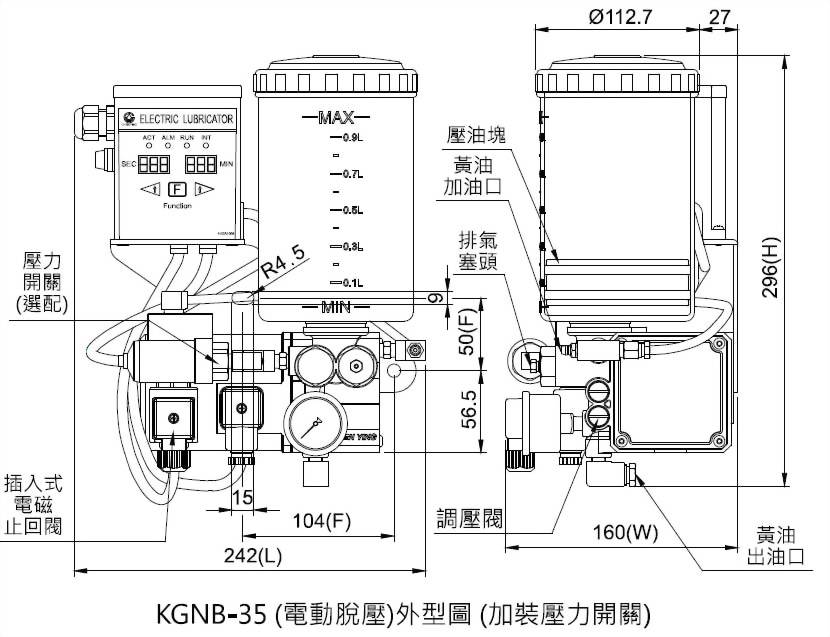

◆ 外型尺寸
型号
油杯容量
脱压方式
长L (mm)
宽W (mm)
高H (mm)
固定孔距F (mm)
重量 (kg)
KGNB-35
1000cc
气动式
237
163
296
104
4.95
KGNB-50
2000cc
245
163
380
5.41
KGNB-35
1000cc
电动式
242
160
296
5.39
KGNB-50
2000cc
244
160
380
5.84
◆ 规格表
动作时间
1~999 秒
间歇时间
1~999 秒, 1~999 分
马达输出功率
60W
80W
电压
AC110V
AC220V
电流
1.8A
1.0A
频率
50Hz, 60Hz 共用
最大吐出量
30cc/min
最大吐出压
100kgf/c㎡
出油口径
Ø6, Ø8, PT1/8
磁簧式油位检知
选配 (NC 接点)
压力开关
选配 (NC 接点)
适用油品黏度
NLGI 000-0
※磁簧式油位检知接点说明：NO为有油有讯号；NC则为无油有讯号。
◆ 配线图
异常输出
接地
电源
NO(A)
NC(B)
COM
GND(P.E)
POWER
⊕
⊕
⊕
⊕
⊕
⊕
◆ 订购代码
型号
油杯容量
运作时间
(动作x间歇)
电压
出油口径
脱压方式
特殊要求
KGNB
35
2
C
5
0
※
35
1000cc
1
秒 x 秒
A
AC110V
1
Ø6
0
气动式
PC
加装压力开关,NC接点
50
2000cc
2
秒 x 分
C
AC220V
3
Ø6 (附压力表)
1
电动式
RC
加装磁簧式油位检知,NC接点
4
Ø8
5
Ø8 (附压力表)
6
PT1/8
7
PT1/8 (附压力表)
